Sfera portante in acciaio inossidabile PVU series

in acciaioin plasticaper carichi pesanti

Panoramica del prodotto

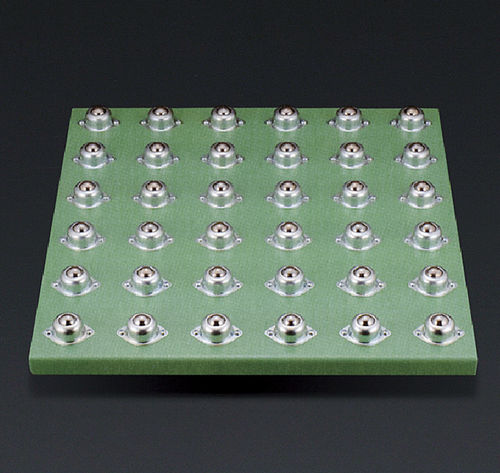

Moduli e tavole Planeveyor unificati, pressati, per il trasporto e il cambio di direzione di oggetti pesanti e telai per stampi. Disponibili con unità standardizzate di espulsione polvere e versioni rinforzate per carichi medi e pesanti. Applicazioni tipiche: trasferimento, cambio direzione, integrazione con tavole sollevatrici.

Serie incluse

• Serie PVU
• Serie PVUH
• Serie PVUFH
• Serie PVT / PVT-50H / PVHLT / PVLT

Serie PVU - Specifiche
Model / L / P / P1 / K / K1 / Peso / Quantità di Planeveyor da utilizzare / Direzione di utilizzo
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1,8 kg / PV50UH (6 pezzi) / Verso l'alto
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2,6 kg / PV50UH (9 pezzi) / Verso l'alto
PVU-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 3,5 kg / PV50UH (12 pezzi) / Verso l'alto
PVU-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 5,2 kg / PV50UH (18 pezzi) / Verso l'alto

Serie PVUH - Specifiche
Model / L / P / P1 / K / K1 / Peso / Quantità di Planeveyor da utilizzare / Direzione di utilizzo
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,3 kg / PV30U + parti di rinforzo (6 pezzi) / Verso l'alto
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4,9 kg / PV30U + parti di rinforzo (9 pezzi) / Verso l'alto
PVUH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 6,5 kg / PV30U + parti di rinforzo (12 pezzi) / Verso l'alto
PVUH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 9,7 kg / PV30U + parti di rinforzo (18 pezzi) / Verso l'alto

Serie PVUFH - Specifiche
Model / L / P / P1 / K / K1 / Peso / Quantità di Planeveyor da utilizzare / Direzione di utilizzo
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,7 kg / PV120UFH (6 pezzi) / Verso l'alto
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5,6 kg / PV120UFH (9 pezzi) / Verso l'alto
PVUFH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 7,4 kg / PV120UFH (12 pezzi) / Verso l'alto
PVUFH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 11,1 kg / PV120UFH (18 pezzi) / Verso l'alto

Serie PVT / Tavola - Panoramica e specifiche
Usata per cambiare la direzione di oggetti pesanti e telai per stampi. Forma della tavola, dimensioni e passo delle sfere possono essere modificati in base all'applicazione.

Serie PVT - Specifiche
Model / A / B / C / Peso / Quantità di Planeveyor da utilizzare / Direzione di utilizzo
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV30 (36 pezzi) / Verso l'alto
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV30 (81 pezzi) / Verso l'alto

Serie PVT-50H - Specifiche
Model / A / B / C / Peso / Quantità di Planeveyor da utilizzare / Direzione di utilizzo
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV50H (36 pezzi) / Verso l'alto
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV50H (81 pezzi) / Verso l'alto

PVHLT / PVLT - Panoramica e specifiche
PVHLT: tavola sollevatrice a manovella con Planeveyor alloggiato internamente; la manovella muove la tavola su/giù. PVLT: tavola sollevatrice azionata ad aria compressa con Planeveyor interno; pressione d'aria consigliata: 0,5 MPa.

PVHLT - Specifiche
PVHLT-6 / 600 mm / P100×5=500 mm / 76,0 kg / PV30 (36 pezzi) / Verso l'alto
PVHLT-9 / 900 mm / P100×8=800 mm / 120,0 kg / PV30 (81 pezzi) / Verso l'alto

PVLT - Specifiche
PVLT-6 / 600 mm / P100×5=500 mm / 54,1 kg / PV30 (36 pezzi) / Verso l'alto
PVLT-9 / 900 mm / P100×8=800 mm / 81,2 kg / PV30 (81 pezzi) / Verso l'alto

Specifiche tecniche

• Tipo di prodotto: moduli e tavole Planeveyor unificati, pressati, per il trasporto e il cambio di direzione di oggetti pesanti e telai per stampi.
• Materiali: STEEL, STAINLESS (disponibile), RESIN.
• Conformità / marcature: RoHS; PAT; PAT.P.
• Unità di scarico polvere: opzioni standardizzate disponibili (es.: PV50UH, PV50H, PV120UFH).
• PV50UH: carico d'uso raccomandato 490 N (50 kgf). Carico massimo trasportabile: 600 kg.
• PV30U + parti di rinforzo: carico d'uso raccomandato 490 N (50 kgf). Carico massimo: 700 kg (in versione rinforzata).
• PV120UFH: carico statico 1.960 N (200 kgf); carico nominale 1.176 N (120 kgf). Carico massimo trasportabile: 1.000 kg.
• PV30 / componenti PV30: carico d'uso raccomandato 294 N (30 kgf). Il carico massimo dipende dall'applicazione: esempi 300–500 kg a seconda del modello.
• PVLT: tavola sollevatrice azionata ad aria compressa. Pressione d'aria raccomandata: 0,5 MPa.
• Parametri tipici di montaggio/dimensioni disponibili per modello: lunghezze (L/A) 600 mm, 900 mm, 1200 mm, 1800 mm con passi e forature corrispondenti.
