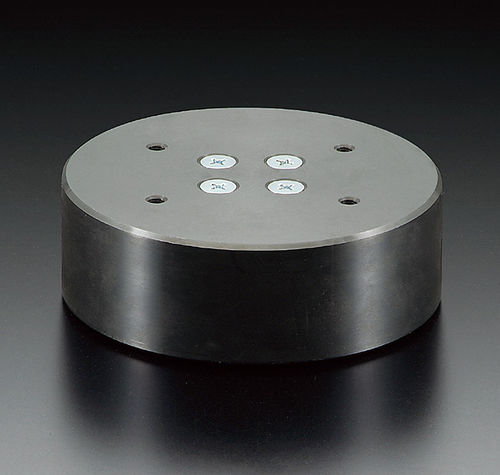

Isolatore in resina epossidica PS

per interno

Panoramica
I prodotti di isolamento sismico Planeveyor forniscono isolamento di edifici e apparecchiature tramite principi di scorrimento, controllo dell'attrito e ripristino con rulli incrociati. Atec offre quattro concetti (PS, PIU, PFC, CRX) progettati per ridurre la trasmissione del moto del terreno alle strutture e isolare le apparecchiature. Applicazioni tipiche: residenze, condomini, uffici, ospedali, edifici pubblici, scuole e isolamento di arredi/attrezzature.

Tecnologie chiave / materiali

• Materiali: acciaio, acciaio inox, resina
• Conformità e standard: RoHS
• Proprietà intellettuale: progetti brevettati ove applicabile

Principio di isolamento
Le unità Planeveyor creano uno strato di isolamento tra il terreno e la struttura o tra la struttura e l'apparecchiatura per limitare la trasmissione diretta delle scosse sismiche. Disaccoppiando i movimenti, il sistema riduce le vibrazioni dell'edificio, minimizza il rischio di caduta dei mobili e limita i danni ai contenuti, facilitando un rapido ritorno alle normali attività.

Resistenza sismica vs progettazione convenzionale
La progettazione convenzionale si basa sulla rigidità strutturale e sul trasferimento dei carichi tramite connessioni rigide. Al contrario, Planeveyor isola e dissipa il moto all'interfaccia di appoggio, riducendo la trasmissione amplificata ai piani superiori e diminuendo il rischio di danni secondari come la caduta di oggetti o la rottura di vetri.

Serie PS (Plane Slider)
La serie PS utilizza più sfere portanti e un meccanismo di scorrimento per supportare carichi elevati e permettere un movimento relativo controllato tra fondazione ed edificio. Sfere ed elementi in gomma alla base riducono la trasmissione delle scosse. Un coperchio di protezione rimovibile protegge le sfere durante la movimentazione (rimuovere il coperchio durante l'uso).

Serie PS — Capacità raccomandate

• PS-50: 49 kN (5 tf)
• PS-80: 78,4 kN (8 tf)

Serie PIU (Planeveyor Isolator Unit)
Le unità PIU sono destinate all'isolamento di arredi e attrezzature. L'elemento inferiore si sincronizza con il moto del terreno mentre l'unità superiore scorre per assorbire scosse di breve e lunga durata; in caso di scosse prolungate di grande entità l'unità scorre per dissipare l'energia.

Serie PIU — Capacità raccomandate

• PIU-3: 2.940 N (300 kgf)

Serie PFC (Plane Friction Control)
Le unità PFC forniscono una resistenza per attrito regolabile per controllare il comportamento di rotolamento del Planeveyor. Le superfici di rotolamento delle sfere utilizzano materiali duri (es. ferro) per ottenere caratteristiche di attrito mirate e assorbire il moto tramite scorrimento controllato.

Serie PFC — Capacità raccomandate

• PFC-5: 4.900 N (500 kgf)

Serie CRX (Cross Roller Unit)
Le unità CRX mitigano le vibrazioni utilizzando rulli incrociati su due stadi (assi X e Y). I rulli consentono il movimento durante le scosse e guidano il ripristino in posizione originale al cessare del moto.

Serie CRX — Capacità raccomandate

• CRX: 39,2 kN (4 tf)

Caratteristiche / specifiche tecniche

• Famiglia prodotto: Isolatore sismico Planeveyor (serie PS, PIU, PFC, CRX)
• Funzione primaria: isolamento sismico tramite scorrimento, controllo dell'attrito o ripristino con rulli incrociati
• Applicazioni: edifici residenziali, uffici, strutture pubbliche, ospedali, scuole, isolamento di arredi e attrezzature
• Materiali: acciaio, acciaio inox, resina
• Conformità: RoHS
• Esempi di modelli e capacità: PS-50 (49 kN / 5 tf), PS-80 (78,4 kN / 8 tf), PIU-3 (2.940 N / 300 kgf), PFC-5 (4.900 N / 500 kgf), CRX (39,2 kN / 4 tf)
• Note di progettazione: PS utilizza più sfere e scorrimento; PIU scorre per assorbire scosse brevi e lunghe; PFC permette la regolazione dell'attrito; CRX utilizza rulli incrociati per il ripristino
