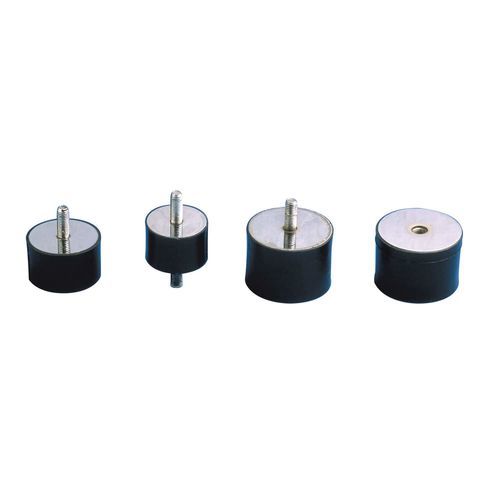

Supporto antivibrazione cilindrico RADIAFLEX®

in acciaio dolcein elastomeroammortizzatore antivibrazioni

Descrizione
Il supporto antivibrazione cilindrico RADIAFLEX® è progettato per un facile montaggio con diversi tipi di fissaggi. È composto da una carpenteria in acciaio dolce zincato e gomma naturale vulcanizzata, legate in forma cilindrica, che offrono elasticità radiale maggiore di quella assiale.

Fissaggi saldati (5 varianti)

• Perno filettato su un lato
• Foro filettato su un lato
• Perno filettato doppio
• Foro filettato doppio
• Fissaggio combinato

Vantaggi

• Semplice da fissare.
• Soluzione economica.
• Gamma estesa:
  • 15 diametri di perno
  • Più altezze per ogni diametro
  • 6 metodi di fissaggio

Progettazione / Comportamento
La gamma RADIAFLEX® si basa, ove opportuno, sugli standard europei delle filettature. La versione con finecorsa è disponibile con un foro filettato oltre al perno filettato.

Specifiche
Il progetto del prodotto fornisce le seguenti caratteristiche di base:

• Elasticità radiale maggiore dell'elasticità assiale.
• La gomma opera in:
  • Compressione (assiale)
  • Taglio (radiale)
  • Compressione-taglio a seconda del metodo di fissaggio

Caratteristiche / specifiche tecniche

• Configurazione: cilindrica
• Materiale: acciaio dolce, gomma
• Altre caratteristiche: filettato
• Carico statico: Max.: 1.110 daN; Min.: 8 daN
• Diametro: Max.: 100 mm (3,937 in); Min.: 12,5 mm (0,492 in)
