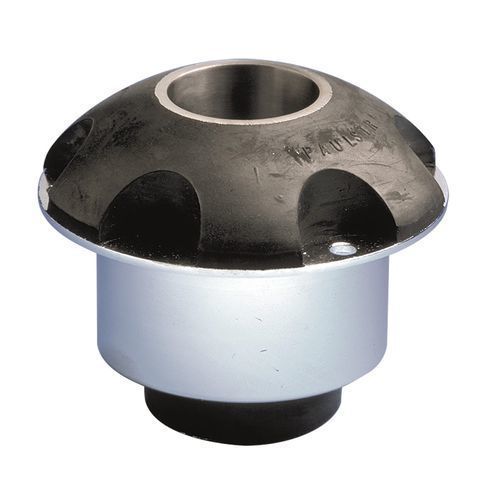

Supporto antivibrazione con flangia S.C.

in metalloin elastomeroper dispositivo mobile

Panoramica
Il supporto antivibrante a flangia della serie S.C. isola le vibrazioni mediante un elemento anulare in gomma incollato tra un tubo interno e una carcassa esterna. La carcassa esterna dispone di una flangia di montaggio in quattro varianti, adatta ad applicazioni industriali e mobili.

Vantaggi

• Ampia gamma: 3 durezze della gomma distribuite su 20 tipi standard per ottimizzare l'isolamento in funzione del carico e della frequenza di eccitazione.
• Progettato per installazioni mobili e fisse con copertura dell'intera gamma d'uso.

Caratteristiche progettuali

• Elasticità assiale circa quattro volte superiore all'elasticità radiale.
• La gomma lavora principalmente a taglio.
• Smorzamento progressivo contro urti o sovraccarichi accidentali quando viene utilizzata con una grande rondella metallica che grava sulla cupola di gomma.
• Può essere installato come assemblaggio di sicurezza quando montato nella forma raccomandata (forma 1).
• La carcassa esterna offre quattro varianti di flangia per adattare le interfacce di montaggio.

Specifiche

• Configurazione: flangia
• Materiale: metallo, gomma
• Carico statico: Max. 2,600 daN; Min. 1 daN
• Diametro: Max. 170 mm (6.693 in); Min. 20 mm (0.787 in)
• Tipi: 20 tipi standard; Durezze della gomma: 3 gradi
• Flangia di montaggio: 4 varianti disponibili
