- Supporto antivibrazione quadrato
- Hutchinson Precision Sealing Systems

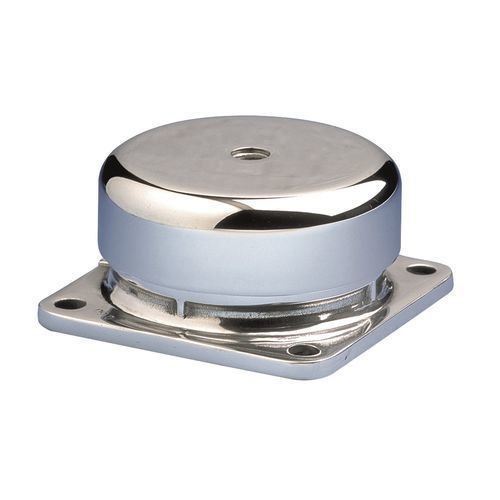

Supporto antivibrazione quadrato STABIFLEXin acciaioin alluminio massiccioin elastomero
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Forma
- quadrato
- Materiale
- in acciaio, in alluminio massiccio, in elastomero, a cordone, metallico
- Applicazioni
- per motore
- Altre caratteristiche
- con anelli ammortizzatori, filettato, bassa frequenza, ammortizzatore antivibrazioni
- Capacità di carica statica
Max.: 18.000 N
Min.: 100 N
- Diametro
Max.: 133 mm
(5,236 in)Min.: 69 mm
(2,717 in)
Descrizione
Panoramica
Progettazione e costruzione
Vantaggi
Specifiche (estratto)
Raccomandazioni
Specifiche tecniche
- Frequenza naturale: 6 a 11 Hz
- Il supporto STABIFLEX comprende una sezione conica in gomma vulcanizzata incollata tra parti metalliche interne ed esterne
Progettazione e costruzione
- Asse centrale in acciaio con foro filettato
- Base in alluminio quadrata (quattro fori) o a rombo (due fori) con foro passante
- Gomma naturale incollata con bordo antiscivolo
- Coppa per proteggere la gomma e distribuire il carico
Vantaggi
- La macchina può essere posta con i suoi supporti direttamente sul pavimento
- Fissaggio rapido
- Spostamento agevole di macchine sospese
- Gomma protetta contro liquidi dannosi
- Gamma estesa: 3 durezze della gomma per cinque tipi esistenti per ottimizzare il supporto in funzione del carico e della frequenza eccitante
- Può essere utilizzato con una rondella anti-rimbalzo
Specifiche (estratto)
- Elasticità assiale due o tre volte superiore all'elasticità radiale
- La gomma lavora a taglio/compressione
- Smorzamento progressivo contro urti o sovraccarichi accidentali
- Antiscivolo (può essere posato direttamente a terra)
Raccomandazioni
- Per non compromettere le prestazioni del sistema di montaggio, tutte le connessioni esterne devono essere flessibili
- I supporti STABIFLEX devono essere installati in modo che l'ingresso delle vibrazioni avvenga in direzione assiale
Specifiche tecniche
- Configurazione: quadrata
- Materiale: metallo, gomma, bordo
- Applicazioni: montaggio macchine / isolamento dalle vibrazioni per macchinari
- Altre caratteristiche: asse centrale filettato
- Carico statico: Max.: 1.800 daN; Min.: 10 daN
- Diametri disponibili: 69 mm, 84 mm, 100 mm, 133 mm (2.717 in, 3.307 in, 3.937 in, 5.236 in)
- Intervallo di frequenza naturale: 6 a 11 Hz
