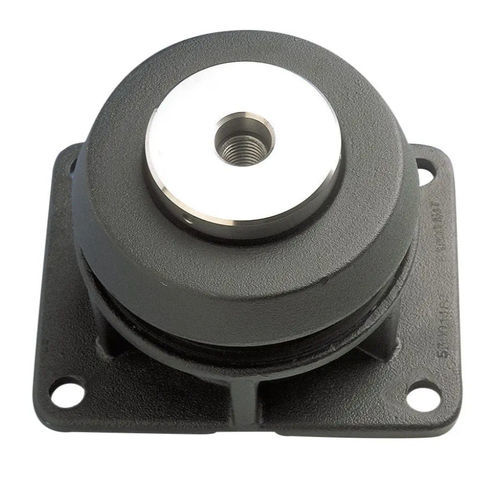

Supporto antivibrazione conico 90520

in elastomeroper generatoreper applicazioni pesanti

Descrizione del prodotto
Supporto antivibrazione per motori pesanti specifici. Questo supporto motore è composto da un elemento elastomerico conico racchiuso in un insieme in ghisa. Un finecorsa regolabile integrato limita lo spostamento verticale e laterale in caso di urto. Questo supporto è disponibile in quattro alternative diverse a seconda del tipo di fissaggio superiore richiesto. Può essere fornito con o senza sistema di livellamento e con foro filettato o perno filettato.

Vantaggi

• Migliore isolamento dalle vibrazioni e comfort acustico
• Temperatura operativa del supporto: -10 °C a +70 °C
• Due versioni disponibili
• Silentbloc per motori pesanti

Applicazioni e specifiche generali
Il supporto è progettato per sospendere gruppi elettrogeni fissi o mobili che richiedono un alto livello di isolamento dalle vibrazioni e protezione dagli urti. Il carico per supporto varia da 600 kg a 2300 kg. Questa gamma di carico è coperta da 5 varianti differenti (12–16) chiaramente identificate tramite marcatura a colori.

Alternative disponibili (fissaggio superiore)

• 905201: Senza sistema di livellamento - foro filettato M24 x 3.00
• 905202: Sistema di livellamento integrato - foro filettato M24 x 3.00
• 905203: Senza sistema di livellamento - perno filettato M24 x 3.00
• 905206: Sistema di livellamento integrato - perno filettato M24 x 3.00

Specifiche tecniche

• Configurazione: conica
• Materiale: gomma
• Applicazioni: per motori
• Carico statico: Max.: 2,300 daN; Min.: 600 daN
• Diametro: 96 mm (3.78 in)
• Carico per supporto (come indicato): da 600 kg a 2300 kg
