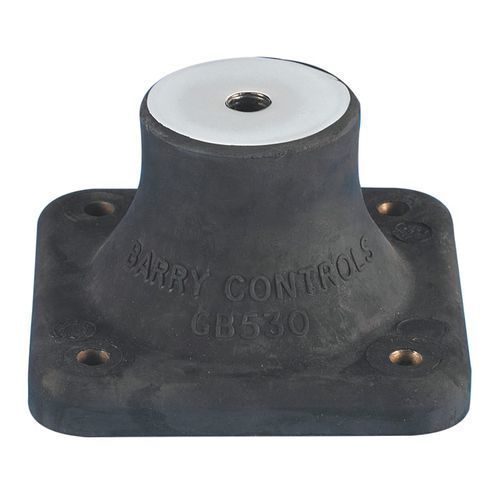

Supporto antivibrazione conico GB 530

in elastomeroin acciaioper l'industria navale

Panoramica del prodotto
Supporto antivibrazione e ammortizzatore d'urto progettato per impieghi marini e conforme alle norme navali britanniche. La serie GB 530 è composta da un elemento in elastomero incollato a una piastra di base e da un nucleo filettato in acciaio. È disponibile una versione non magnetica per applicazioni che richiedono una bassa firma magnetica.

Vantaggi

• Elevata capacità di deflessione in caso di urti grazie alla geometria conica
• Lunga durata in servizio in condizioni marine
• Bassa frequenza naturale assiale (~5 Hz) per un isolamento efficace
• Bassa amplificazione in risonanza (esempio: 8 a 10)

Funzioni di supporto navale

• Mantenimento della massa sospesa in assenza di urti offrendo isolamento vibrazionale e acustico
• Limitazione delle forze e degli spostamenti trasmessi a valori accettabili in caso di urto
• Ripristino della massa sospesa alla posizione iniziale dopo l'urto

Caratteristiche / specifiche tecniche

• Denominazione: serie GB 530
• Configurazione: conica
• Materiale: nucleo in acciaio, elemento in elastomero (opzione non magnetica disponibile)
• Applicazioni: uso marino (naval, norme UK)
• Caratteristica: isolamento a bassa frequenza
• Carico statico: Min.: 7,5 daN — Max.: 600 daN
• Diametro: 151 mm (5,945 in)
• Frequenza naturale (assiale): ~5 Hz
• Bassa amplificazione in risonanza: valore di esempio 8 a 10
