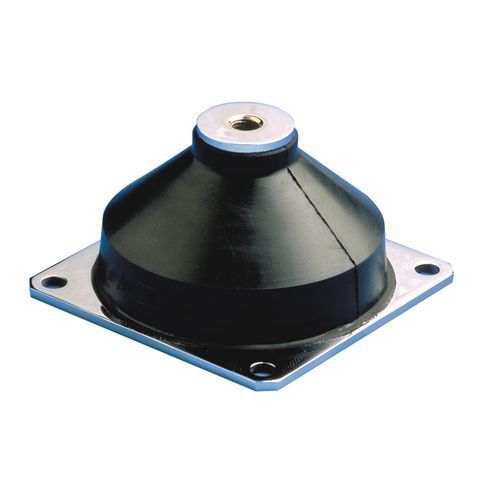

Supporto antivibrazione conico VIBMAR

in elastomeroin gomma siliconicain elastomero

Descrizione
La serie VIBMAR presenta una piastra di base con due o quattro fori di fissaggio e un nucleo filettato in acciaio. L'elastomero è legato all'acciaio. Le versioni E1N104 ed E1N106 includono una molla conica incorporata nella gomma. La protezione ambientale è garantita dalla verniciatura delle parti metalliche e dal rivestimento dell'elastomero con un composto resistente all'ozono.

Vantaggi

• Progettato per proteggere rack elettrici/elettronici e gruppi elettrogeni marini o per trasporto su strada (a bordo o meno)
• La forma conica consente di assorbire grandi spostamenti e attenuare gli urti

Prestazioni / Specifiche

• Frequenza naturale: assiale 8–12 Hz; radiale 6–10 Hz
• Eccitazione massima ammessa alla frequenza naturale: ± 1,25 mm
• Corsa assiale massima per urti: 30 mm
• Fattore di amplificazione in risonanza: < 6 (< 4 per versioni in gomma siliconica)
• Resistenza strutturale: accelerazione continua fino a 3 g con carico massimo
• Temperatura di esercizio: -30°C a +100°C; -54°C a +150°C per versioni in silicone

Applicazioni

• Protezione di rack elettrici ed elettronici
• Gruppi elettrogeni marini e gruppi elettrogeni per trasporto su strada (a bordo o meno)

Caratteristiche tecniche

• Configurazione: conica
• Materiali: acciaio; gomma; elastomero; gomma siliconica (versioni)
• Applicazioni: nautica; rack elettrici/elettronici; gruppi elettrogeni
• Altre caratteristiche: ammortizzatori a bassa frequenza, multi-asse, forma conica per grandi spostamenti
• Carico statico: Min. 10 daN; Max. 1.300 daN
• Diametro: 84 mm, 152 mm, 200 mm
• Frequenza naturale (assiale): 8–12 Hz; (radiale): 6–10 Hz
• Eccitazione massima ammessa alla frequenza naturale: ± 1,25 mm
• Corsa assiale massima per urti: 30 mm
• Fattore di amplificazione in risonanza: < 6 (< 4 per versioni silicone)
• Temperatura di esercizio: -30°C a +100°C (-54°C a +150°C per versioni silicone)
