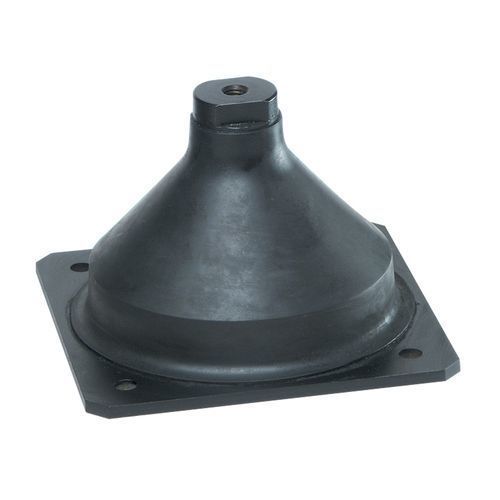

Supporto antivibrazione quadrato VIB HD 45

in elastomeroper applicazioni marineper applicazioni marine

Panoramica
Gamma di supporti antiurto omnidirezionali ad alta deflessione con piastra di base quadrata e nucleo filettato sulla parte superiore. L'elastomero è gomma naturale sviluppata specificamente per applicazioni navali (altri materiali disponibili su richiesta). I componenti metallici sono protetti dalla corrosione per ambienti marini.

Vantaggi

• Fornisce un alto livello di isolamento dalle vibrazioni e protezione dagli urti per apparecchiature imbarcate.
• Elevata resistenza strutturale: corrisponde a un'accelerazione continua di 10 g sotto carico massimo.
• La gamma comprende 17 supporti che coprono un ampio intervallo di carichi da 15 kg a 1670 kg per supporto.
• Conforme alle più recenti normative di shock navali statunitensi ed europee utilizzate dalle forze marittime.
• Parti metalliche protette dalla corrosione (resistente alla nebbia salina) per durabilità in ambiente marino.

Montaggio / Uso
Progettati per essere caricati a compressione, devono essere installati su una superficie piana che copra l'intera superficie della piastra di base. La struttura supportata viene fissata al nucleo centrale mediante una vite ad alta resistenza M20. Per prestazioni ottimali, distribuire uniformemente il carico tra i supporti. Per apparecchiature sospese di grandi altezze, questi supporti possono essere utilizzati come dispositivi stabilizzanti e devono essere fissati all'apparecchiatura solo dopo la stabilizzazione dei supporti di base. Non sono progettati per sostenere carichi permanenti in taglio o trazione. Tutte le connessioni con apparecchiature sospese devono essere flessibili e in grado di accettare grandi spostamenti per consentire il corretto funzionamento della sospensione.

Specifiche tecniche

• Configurazione: quadrata
• Materiale: gomma (elastomero in gomma naturale; altri materiali su richiesta)
• Altre caratteristiche: nucleo filettato (lato superiore)
• Carico statico: Max.: 1.670 daN; Min.: 15 daN
• Diametro: Max.: 116 mm (4,567 in); Min.: 37 mm (1,457 in)
• Gamma: 17 supporti che coprono da 15 kg a 1670 kg per supporto
• Progettato per carichi di compressione; non per carichi permanenti in taglio o trazione
• Parti metalliche: protette contro la corrosione (resistente alla nebbia salina)
