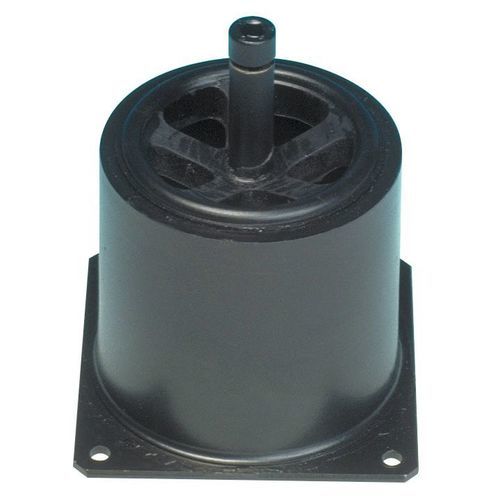

Supporto antivibrazione arrotondato VIB HD 50

in plasticaper piediammortizzatore antivibrazioni

Panoramica
La deflessione consentita (40–50 mm) della massa sospesa rispetto alla base di montaggio riduce la reazione trasmessa durante eventi di urto. Questo supporto fornisce isolamento dalle vibrazioni per carichi vibratori continui ma non è studiato per protezione efficace contro urti ad alta energia.

Descrizione del prodotto
Frequenza naturale (verticale e laterale) sotto carico tipico: 5–8 Hz. Deflessione massima sotto carico: verticale ±50 mm; laterale ±45 mm. Altezza a riposo H; sotto carico nominale altezza = H − 6 mm (deflessione sotto carico = 6 mm). Le forze massime corrispondono approssimativamente a 10 volte il carico statico a seconda delle condizioni.

Caratteristiche

• Applicazioni: montaggio macchine e isolamento dalle vibrazioni
• Materiale: plastica
• Tipo: supporto antivibrazione / di posizionamento
• Intervallo diametro: min. 105 mm (4 in); max. 135 mm (5 in)

Specifiche tecniche

• Deflessione consentita della massa sospesa vs base di montaggio: 40–50 mm
• Frequenza naturale (verticale e laterale) sotto carico: 5–8 Hz
• Deflessione massima sotto carico: verticale ±50 mm; laterale ±45 mm
• Altezza: H a riposo; H − 6 mm sotto carico nominale (deflessione sotto carico = 6 mm)
• Forze transitorie massime: fino a 10× il carico statico (circa, dipende dall'applicazione)
