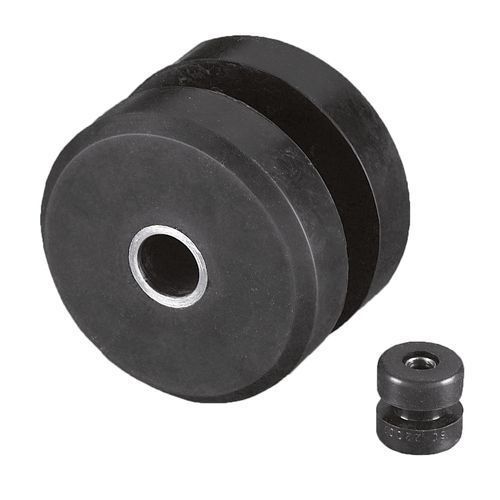

Supporto antivibrazione cilindrico 22000

in cloroprenein elastomeroper dispositivo mobile

Descrizione
Supporto antivibrante cilindrico modello 22000 progettato per applicazioni mobili. È costituito da due parti in elastomero incollate a un tubo cilindrico centrale rinforzato. Elastomero: cloroprene, resistente agli oli. Il supporto lavora a compressione e trazione e sopporta carichi assiali e radiali. Disponibile in cinque gradi di rigidità per capacità assiali da 15 a 2100 kg e capacità radiali fino a 650 kg.

Vantaggi

• Buon isolamento dalle vibrazioni strutturali
• Elastomero in cloroprene resistente agli oli
• Design compatto e semplice per un'installazione economica
• Facile da fissare e assemblare
• Cinque misure per capacità di carico assiale da 15 a 2100 kg e carico radiale fino a 650 kg
• Effetto anti-rimbalzo quando assemblato con una rondella

Specifiche

• Elemento in elastomero resistente agli oli, supporta carichi assiali e radiali
• Rapporto rigidità assiale/radiale: 1:1
• Assorbe le vibrazioni e riduce il rumore in tutte le direzioni

Caratteristiche tecniche

• Configurazione: cilindrica
• Materiale: gomma (elastomero: cloroprene)
• Applicazioni: attrezzature mobili, macchine da costruzione
• Gamma: cinque diverse rigidità
• Carico statico: Max.: 2,072 daN; Min.: 9 daN
• Diametri: 33.2 mm, 47.7 mm, 64.8 mm, 88.9 mm, 123.9 mm (1.307 in, 1.878 in, 2.551 in, 3.5 in, 4.878 in)
• Progetto: due parti di elastomero incollate su un tubo cilindrico centrale rinforzato
• Funzione: supporta carichi assiali e radiali; opera in compressione e trazione; effetto anti-rimbalzo con rondella
