Supporto antivibrazione quadrato EVIDGOM®metallicoin elastomeroin elastomero
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Forma
- quadrato
- Materiale
- metallico, in elastomero, in elastomero
- Altre caratteristiche
- ammortizzatore antivibrazioni, con anelli ammortizzatori, bassa frequenza
- Capacità di carica statica
Max.: 14.000 daN
Min.: 0 daN
- Diametro
Max.: 350 mm
(13,78 in)Min.: 34 mm
(1,339 in)
Descrizione

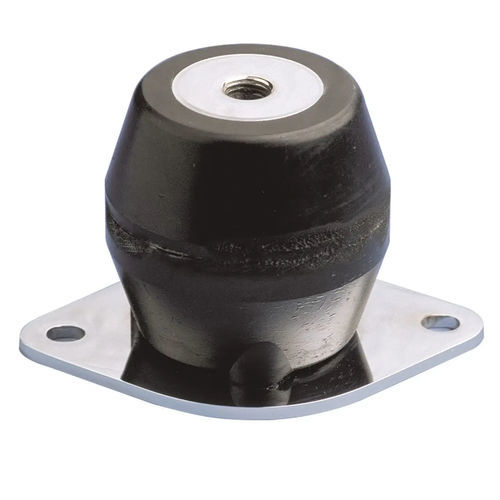

PanoramicaSupporto flessibile per grandi escursioni e attenuazione efficiente. Il supporto EVIDGOM® è costituito da due membrane coniche spesse, unite alla base per creare un montaggio altamente elastico. Sono disponibili tre varianti:
Vantaggi
Caratteristiche di progetto
Caratteristiche / specifiche tecniche
- EVIDGOM® tutto in gomma
- EVIDGOM® con fissaggio incollato
- EVIDGOM® con piastra di montaggio a diamante o quadrata (piastra di fissaggio fornita come kit separato)
Vantaggi
- Poiché la curva carico/deformazione presenta un punto di inflessione, è possibile progettare una sospensione con una sottangente superiore alla deflessione statica
- L'elastomero utilizzato fornisce smorzamento intrinseco e capacità di assorbire energia, offrendo vantaggi rispetto alle molle metalliche
Caratteristiche di progetto
- Elevata elasticità assiale
- Frequenza naturale molto bassa (alcuni Hertz)
- Buffer progressivo contro urti o sovraccarichi accidentali
Caratteristiche / specifiche tecniche
- Configurazione: quadrata
- Materiale: metallico, gomma, elastomero
- Altre caratteristiche: bassa frequenza
- Carico statico: Max.: 14.000 daN; Min.: 0 daN
- Diametro: Max.: 350 mm (13,78 in); Min.: 34 mm (1,339 in)
