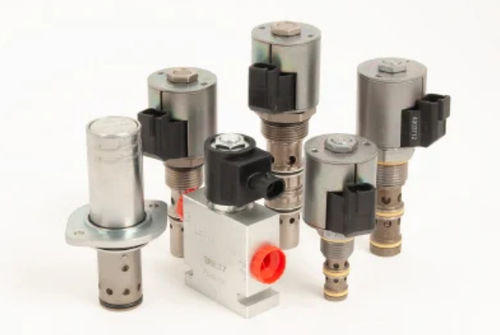

Valvola di scarico a cartuccia SVRV10-26

a comando assistitodi fluidia solenoide

VALVOLA DI SICUREZZA A CURSORE AZIONATA DA SOLENOIDE BREVETTO STATUNITENSE N. 7.137.406 SVRV10-26X è una valvola di sicurezza normalmente aperta, azionata da un solenoide, di tipo a cursore, con chiusura a vite. Quando la bobina viene attivata, il pilota chiude il flusso di scarico e il cursore chiude l'attacco 2. In questa posizione, la valvola funziona come una valvola di sicurezza normalmente aperta. In questa posizione, la valvola funziona come valvola di sicurezza, scaricando il flusso dall'attacco 1 all'attacco 2. Il pilota si apre quando la pressione sull'attacco 2 è più bassa. Il pilota si apre quando la pressione sull'attacco 1 supera la pressione impostata. Il flusso del pilota viene scaricato nella porta 2. Caratteristiche Vari intervalli di pressione. Bobina a servizio continuo. Bobina e gabbia temprate per una lunga durata. Tensioni e terminazioni della bobina opzionali. Le cartucce sono intercambiabili. Efficiente costruzione con armatura a umido. Bobine E impermeabili opzionali con grado di protezione IP69K. Cavità comunemente utilizzate nel settore. Fluidi: A base minerale o sintetica con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Peso dell'unità: 0.19 kg (0,42 lb) Superficie interna bagnata: 183 cm² (28,4 in²) Cavità: VC10-2 cavità a 10 dimensioni e 2 vie Coppia di installazione della cartuccia: 32.da 5 a 35,2 N-m (da 24 a 26 ft-lb) Coppia massima consentita: 54.2 N-m (40 ft-lb) Coppia del dado della bobina: 5.da 4 a 6,8 N-m (da 4 a 5 ft-lb) Limitazione di orientamento: Nessuna
