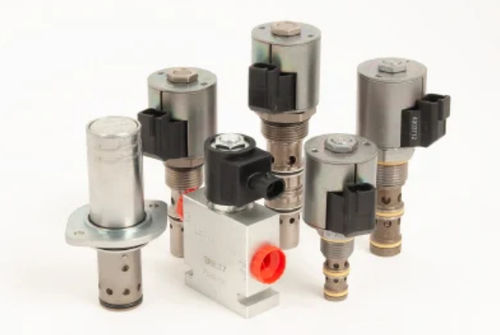

Valvola a cartuccia SVPR98-G38

idraulicaper flangiadi bobina

VALVOLA A CARTUCCIA PROPORZIONALE DI RIDUZIONE DELLA PRESSIONE E DI SCARICO La SVPR98-G38X è una valvola riduttrice di pressione ad azione diretta, del tipo a cursore, con regolazione fissa della pressione. È una valvola a cartuccia di terza generazione hydraforce drop-in, montata su flangia e utilizzabile con fluidi idraulici a base minerale o sintetici (con proprietà lubrificanti). Funzionamento La bobina è parte integrante della valvola e non è riparabile. La valvola blocca il flusso dalla porta 1 alla porta 2 e consente il flusso dalla porta 1 alla porta 3 quando è diseccitata. Quando è eccitata, la valvola controlla la pressione all'attacco 1 a una pressione fissa. Ingresso all'attacco 2. Serbatoio sull'attacco 3. Caratteristiche Combina le funzioni di un'elettrovalvola a 3 vie e di una valvola di riduzione/alleggerimento della pressione in un'unica cartuccia di minimo ingombro Consente di attivare/disattivare la regolazione della pressione Le applicazioni possibili includono la funzione di freno, il motore a 2 velocità, il blocco del differenziale e altro ancora Quattro impostazioni di pressione fisse disponibili (per altre impostazioni, consultare il produttore) G3 Valvola di tipo drop-in con bobina integrata Le opzioni della bobina includono due tensioni e tre connettori, con o senza diodo Zener bidirezionale Flussi fino a 19 lpm (5 gpm) Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti. Gamma di viscosità del fluido: 7.da 4 a 420 cSt Peso unitario: 0.27 kg (0,60 lb) Superficie interna bagnata: 148 cm² (23,0 in²) Tipo di installazione: Montaggio a flangia Limitazioni di orientamento: Nessuna Cavità: VC-G028 Coppia delle viti di montaggio: da 3 a 4 N-m (da 2,2 a 3,0 ft-lb)
