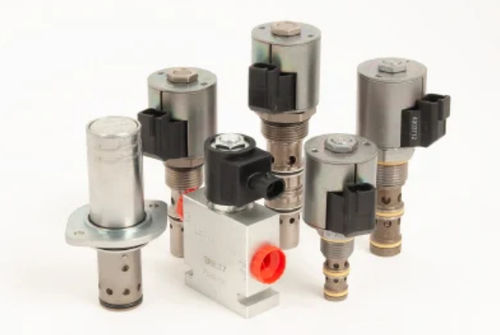

Valvola a cartuccia HSPEC12-32

idraulicadosatricea regolazione di portata

VALVOLA PROPORZIONALE DI CONTROLLO DEL FLUSSO CON COMPENSATORE INTEGRATO Valvola proporzionale a cartuccia idraulica a 3 vie, normalmente chiusa, con comando a solenoide, destinata ad applicazioni post-compensate con sistemi load sense. Nei sistemi post-compensati, il senso di carico (porta 1) di ciascuna valvola HSPEC12-32 è collegato al carico più alto che mantiene la condivisione del flusso quando la domanda di flusso supera l'offerta di flusso. Il valore di compensazione della pressione della valvola, definito come differenza di pressione tra l'ingresso e le porte load sense, è fornito da un'appropriata impostazione del controllo load sense della pompa o da una valvola di compensazione della pressione aggiuntiva, una per l'intero sistema, nel caso in cui la pompa non sia regolabile. Funzionamento Quando è diseccitata, la HSPEC12-32XX blocca il flusso dall'attacco 3 all'attacco 2. La valvola regola il flusso in uscita dall'attacco 3. La valvola regolerà il flusso in uscita dalla porta 2 indipendentemente dalla pressione di carico, con una portata proporzionale alla corrente applicata al solenoide. Caratteristiche Post-compensatore integrato. Senso di carico integrato. Ingombro ridotto del collettore. Bobine a servizio continuo. Otturatore lineare di tipo "A" opzionale. Opzione di comando manuale. Bobine E classificate fino a IP69K. Possibilità di condivisione del flusso Tutte le valvole HyPerformance™ sono testate secondo i rigorosi standard della specifica NFPA T2.6.1 e sono testate con un livello di verifica del 90% e una garanzia del 99% Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Peso dell'unità: 0.32 kg (0,70 lb) HSPEC12-32X senza spirale e dado 0.33 kg (0,72 lb) HSPEC12-32XT senza bobina e dado Superficie interna bagnata: 267.3 cm² (41,43 in²) HSPEC12-32X 274.2 cm² (42,5 in²) HSPEC12-32XT
