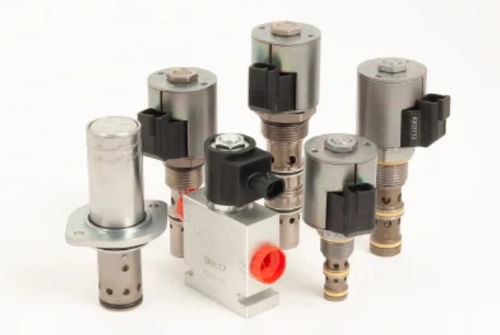

Elettrovalvola a comando diretto SPCL10-40

a 4 vienormalmente chiusaidraulica

VALVOLA PROPORZIONALE A SOLENOIDE AD OTTURATORE, 4 PORTE, NORMALMENTE CHIUSA BREVETTO STATUNITENSE N. 7.921.880 Valvola a cartuccia idraulica a solenoide, a 4 porte, normalmente chiusa, di tipo a otturatore, proporzionale, a vite, progettata per applicazioni a bassa perdita, di blocco e di mantenimento del carico. Funzionamento Quando è eccitata, l'otturatore si solleva per consentire il flusso dalla porta 4 alle porte 1, 2 e 3; il flusso alle porte 2 e 3 è tipico delle applicazioni di rilevamento del carico e comprende una valvola di ritegno per l'isolamento. Caratteristiche Cavità comune al settore. Bobine a servizio continuo. Riduzione dell'ingombro del collettore. Efficiente costruzione con armatura a umido. Bobine E impermeabili opzionali con grado di protezione IP69K. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 secondo ISO 4406 Peso dell'unità: 0.21 kg (0,46 lb) Superficie interna bagnata: 189 cm² (29,3 in²) Induttanza della valvola: 173.3 mH A 1,2 A Cavità: VC10-4B cavità a 10 dimensioni e 4 vie Coppia di installazione della cartuccia: 32.da 5 a 35,3 N-m (da 24 a 26 ft-lb) Coppia del dado della bobina: 6.da 8 a 9,5 N-m (da 5 a 7 ft-lb) Limitazione di orientamento: Nessuna
