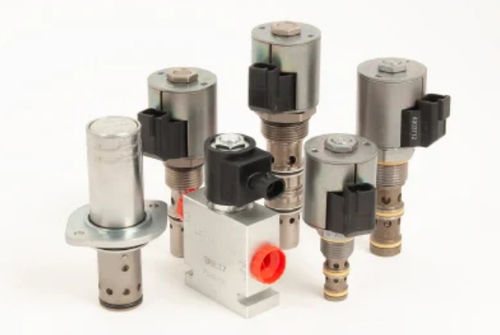

Valvola a cartuccia HSPEC10-34

idraulicaper controllo di flussoa regolazione di portata

VALVOLA PROPORZIONALE A SOLENOIDE PER IL CONTROLLO DEL FLUSSO, A OTTURATORE, NORMALMENTE CHIUSA, CON COMPENSAZIONE DELLA PRESSIONE L'HSPEC10-34X è una valvola proporzionale a solenoide ad alta pressione, a otturatore, di tipo restrittivo, a pressione compensata, con controllo del flusso normalmente chiuso, a cartuccia idraulica con smorzamento e mantenimento del carico incorporati. Funzionamento Con l'ingresso sull'attacco 3, la valvola regola il flusso in uscita dall'attacco 2 indipendentemente dalla pressione di carico, con una portata proporzionale alla corrente applicata al solenoide. L'attacco 1 deve essere collegato all'attacco 3 per fornire la funzione di rilevamento del carico al compensatore. Quando è diseccitata, la valvola blocca il flusso dall'attacco 3 all'attacco 2, consentendo il flusso libero nella direzione opposta. Nota: non utilizzare un disco orifizio con questo prodotto. Caratteristiche Cavità comune al settore. Bobine a servizio continuo. Ingombro ridotto del collettore. Efficiente costruzione con armatura a umido. Bobine E impermeabili opzionali con grado di protezione IP69K. Tubo solenoide brevettato ad alta resistenza Tutte le valvole HyPerformance™ sono testate secondo i rigorosi standard della specifica NFPA T2.6.1 e sono testate con un livello di verifica del 90% e una garanzia del 99% Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Peso dell'unità: 0.19 kg (0.43 lb) HSPEC10-34 senza bobina e dado 0.20 kg (0,45 lb) HSPEC10-34T senza bobina e dado Superficie interna bagnata: 186.8 cm² (28,95 in²) HSPEC10-34 191.2 cm² (29,64 in²) HSPEC10-34T Cavità: HVC10-3 cavità a 3 vie di dimensioni 10 Coppia di installazione della cartuccia:
