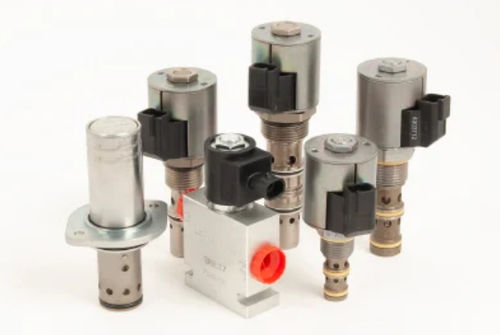

Valvola a cartuccia HSPEC12-34

idraulicaper controllo di flussoa regolazione di portata

VALVOLA PROPORZIONALE A SOLENOIDE PER IL CONTROLLO DELLA PORTATA, NORMALMENTE CHIUSA, COMPENSATA IN PRESSIONE La hspec12-34xx è una valvola proporzionale a solenoide ad alta pressione, a otturatore, di tipo restrittivo, a compensazione di pressione, con controllo del flusso normalmente chiuso, a cartuccia idraulica con smorzamento e mantenimento del carico incorporati. Funzionamento Con l'ingresso sull'attacco 3, la valvola regola il flusso in uscita dall'attacco 2 indipendentemente dalla pressione di carico, con una portata proporzionale alla corrente applicata al solenoide. L'attacco 1 deve essere collegato all'attacco 3 per fornire la funzione di rilevamento del carico al compensatore. Quando è diseccitata, la valvola blocca il flusso dall'attacco 3 all'attacco 2, consentendo il flusso libero nella direzione opposta. Caratteristiche Cavità comune al settore. Bobine a servizio continuo. Ingombro ridotto del collettore. Efficiente costruzione con armatura a umido. Bobine E impermeabili opzionali con grado di protezione IP69K. Tubo solenoide brevettato ad alta resistenza Tutte le valvole HyPerformance™ sono testate secondo i rigorosi standard della specifica NFPA T2.6.1 e sono testate con un livello di verifica del 90% e una garanzia del 99% Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406 Peso dell'unità: 0.32 kg (0,70 lb) Senza bobina e dado HSPEC12-34 HSPEC12-34A 0.33 kg (0,72 lb) HSPEC12-34T hspec12-34at Superficie interna bagnata: 313.4 cm² (48,57 in²) HSPEC12-34, HSPEC12-34A 317.8 cm² (49,26 in²) Hspec12-34t, hspec12-34at Nota: Con bobina serie e di taglia 10 Corrente di controllo massima: 1300 mA Bobina 12 V 650 mA Bobina 24 V Corrente di soglia: 200 - 550 mA Bobina 12 V da 100 a 275 mA Bobina 24 V Frequenza PWM Dither: da 100 a 200 Hz
