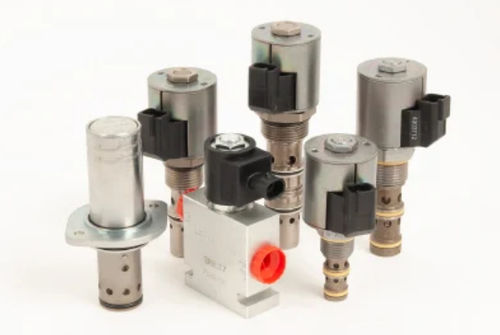

Elettrovalvola a 4 vie SPCL16-40

normalmente chiusaidraulicaavvitabile

VALVOLA PROPORZIONALE A SOLENOIDE AD OTTURATORE, 4 PORTE, NORMALMENTE CHIUSA BREVETTO STATUNITENSE N. 7.921.880 La SPCL16-40 è una valvola a cartuccia idraulica a solenoide, a 4 porte, normalmente chiusa, di tipo a otturatore, proporzionale, a vite, progettata per applicazioni a bassa perdita, di blocco e di mantenimento del carico. Quando è eccitata, l'otturatore si solleva per consentire il flusso dalla porta 4 alle porte 1, 2 e 3; il flusso alle porte 2 e 3 è tipico delle applicazioni di rilevamento del carico e comprende una valvola di ritegno per l'isolamento. Caratteristiche Cavità comune al settore. Bobine per servizio continuo. Efficiente struttura ad armatura umida. Bobine E impermeabili opzionali con grado di protezione IP69K. Riduzione dell'ingombro del collettore. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 secondo ISO 4406 Peso dell'unità: 0.50 kg (1,11 lb) Superficie interna bagnata: 385 cm² (59,7 in²) Induttanza della valvola: 173.3 mH a 1,2 mA Corrente di controllo massima: 1.2 mA Corrente di soglia: 0.da 40 a 0,60 mA Per l'otturatore standard Frequenza PWM Dither: 100 Hz Consigliata Cavità: VC16-4SPCL cavità a 16 dimensioni e 4 vie Coppia di installazione della cartuccia: da 129 a 142 N-m (da 95 a 105 ft-lb) Coppia del dado della bobina: 6.da 8 a 9,5 N-m (da 5 a 7 ft-lb) Limitazione dell'orientamento:
