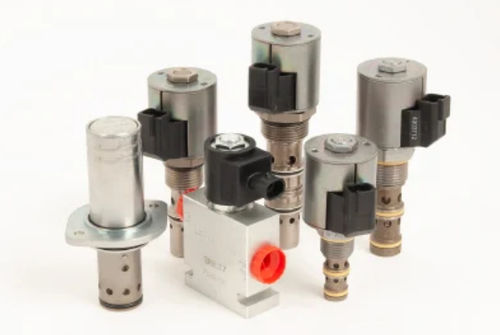

Elettrovalvola a comando diretto SVCV08-20

a 2 vienormalmente chiusaidraulica

ELETTROVALVOLA AD OTTURATORE, 2 VIE, NORMALMENTE CHIUSA Valvola a cartuccia idraulica a solenoide, a 2 vie, pilotata, di tipo a otturatore, normalmente chiusa, a vite, progettata per basse perdite in applicazioni di mantenimento del carico. Funzionamento Quando è diseccitata, la SVCV08-20XX blocca il flusso dall'attacco 2 all'attacco 1 e dall'attacco 1 all'attacco 2. Quando è eccitata, la SVCV08-20XX blocca il flusso dall'attacco 2 all'attacco 1 e dall'attacco 2. Quando è eccitata, la SVCV08-20XX consente il flusso dalla porta 2 alla porta 1 e blocca il flusso dalla porta 1 alla porta 2. La SVCV08-20XX è progettata per essere inserita nella cavità VC08-3 con l'ingresso normale alla porta 3 della cavità (porta della valvola 2) e l'uscita alla porta 1 della cavità (porta della valvola 1). La caduta di pressione sarà sostanzialmente maggiore se la porta 2 della cavità viene selezionata come porta di uscita alternativa. Caratteristiche Bobina con funzionamento a servizio continuo. Sede temprata per una lunga durata e basse perdite. Tensioni e terminazioni della bobina opzionali. Le cartucce sono intercambiabili. Opzione di comando manuale. Bobine E impermeabili opzionali con grado di protezione IP69K. Cavità comune nel settore - dimensioni compatte. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 secondo ISO 4406 Peso dell'unità: 0.1 kg (0,21 lb) Modello base 0.1 kg (0,23 lb) Opzione M e Y 0.11 kg (0,24 lb) Opzione J Cavità: VC08-3 cavità a 3 vie di dimensioni 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia del dado della bobina: 5.da 4 a 6,8 N-m (da 4 a 5 ft-lb) Limitazione di orientamento: Nessuna
