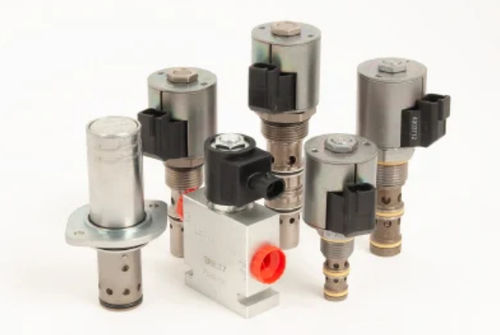

Elettrovalvola a comando diretto SPCL10-32

a 3 vienormalmente chiusaidraulica

VALVOLA PROPORZIONALE A SOLENOIDE AD OTTURATORE, 3 PORTE, NORMALMENTE CHIUSA BREVETTO STATUNITENSE N. 7.921.880 Valvola proporzionale a cartuccia idraulica a vite, azionata da solenoide, a 3 porte, normalmente chiusa, del tipo a otturatore, progettata per applicazioni a bassa perdita, di blocco e di mantenimento del carico. Quando è eccitata, l'otturatore si solleva per consentire il flusso dalla porta 3 alle porte 1 e 2; il flusso alla porta 2 è tipico delle applicazioni di rilevamento del carico, ma non include una valvola di ritegno per l'isolamento. Caratteristiche Bobina nominale per servizio continuo. Efficiente struttura ad armatura umida. Bobine E impermeabili opzionali con grado di protezione IP69K. Cavità comune al settore. Riduzione dello spazio richiesto dal manifold. Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 secondo ISO 4406 Peso dell'unità: 0.2 kg (0,44 lb) Superficie interna bagnata: 178 cm² (27,6 in²) Induttanza della valvola: 173.3 mH A 1,2 A Cavità: VC10-3B cavità a 10 dimensioni e 3 vie Coppia di installazione della cartuccia: 32.da 5 a 35,3 N-m (da 24 a 26 ft-lb) Coppia del dado della bobina: 6.da 8 a 9,5 N-m (da 5 a 7 ft-lb) Limitazione di orientamento: Nessuna
