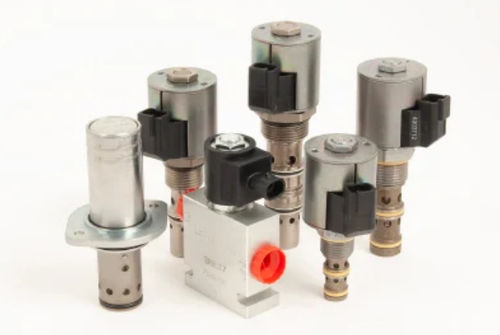

VALVOLA DI SICUREZZA A CURSORE AZIONATA DA SOLENOIDE BREVETTO STATUNITENSE N. 7.137.406
Quando la bobina viene attivata, il pilota chiude il flusso di scarico e il cursore chiude la porta 2. In questa posizione, la valvola funziona come una valvola di sicurezza, scaricando il flusso dalla porta 1 alla porta 2. In questa posizione, la valvola funziona come valvola di sicurezza, scaricando il flusso dall'attacco 1 all'attacco 2. Il pilota si apre quando la pressione sull'attacco 1 si riduce. Il pilota si apre quando la pressione sull'attacco 1 supera la pressione impostata. Il flusso del pilota viene scaricato nella porta 2.
Caratteristiche
Bobina nominale per servizio continuo.
Bobina e gabbia temprate per una lunga durata.
Le cartucce sono intercambiabili.
Costruzione efficiente con armatura a umido.
Bobine E impermeabili opzionali con grado di protezione IP69K.
Cavità comunemente utilizzate nel settore.
Fluidi:
A base minerale o sintetica con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
18/16/13 secondo ISO 4406
Cavità:
VC12-2
cavità a 12 dimensioni a 2 vie
Coppia di installazione della cartuccia:
44.da 7 a 50,2 N-m (da 33 a 37 ft-lb)
Coppia del dado della bobina:
5.da 4 a 6,8 N-m (da 4 a 5 ft-lb)
Limitazione di orientamento:
Nessuna
---
