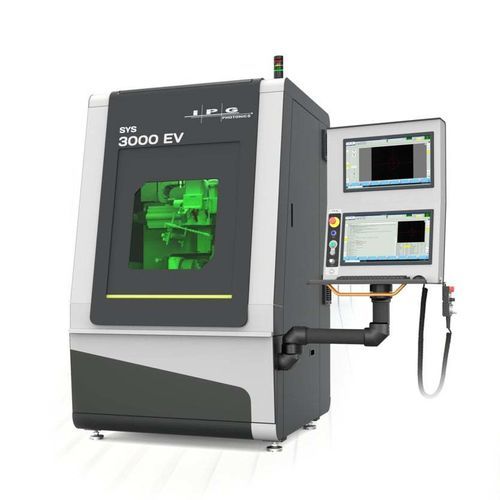

Stazione di saldatura automatica SYS-3000-EV

Laser

Panoramica
SYS-3000-EV è una postazione di lavorazione laser progettata per R&S e per lo sviluppo rapido di processi per produttori di batterie e componenti per veicoli elettrici. Il sistema offre un ingombro compatto con un ampio volume di lavoro e utilizza gli stessi componenti e processi delle linee di produzione per consentire una rapida scalabilità alla produzione di massa.

Caratteristiche principali

• Campo di lavoro XY: 600 x 400 mm
• Campo di lavoro XYZ: 600 x 400 x 300 mm
• Movimento del sistema: fino a 5 assi
• Ingombro del sistema: circa 1,3 x 1,5 m
• Interfaccia di controllo: touchscreen 21,5" con tastiera e mouse

Laser ottimizzati per applicazioni EV

• Tecnologia a doppio fascio: riduce gli spruzzi mantenendo la velocità di saldatura per una geometria più costante.
• Fasci monomodali: forte focalizzazione che consente una penetrazione rapida anche su metalli riflettenti.
• Affidabilità dei laser IPG: stabilità di potenza e componenti industriali per prestazioni ripetibili in produzione.

Misura della saldatura in tempo reale
L'opzione di misura in tempo reale ispeziona ogni saldatura durante il processo per garantire il 100% della qualità. Il monitoraggio in-process fornisce dati immediati sulle proprietà dimensionali e segnala eventuali derive del processo, riducendo la necessità di test distruttivi post-saldatura.

Installazione e integrazione
SYS-3000-EV è progettato per una rapida implementazione in officina. Il software IPGCore integra il controllo degli assi, vision, parametri laser, programmazione della testa di processo e apparecchiature ausiliarie, e include librerie di routine precaricate per accelerare il time-to-production.

Dalla R&S alla produzione
Postazione chiavi in mano compatta per la saldatura di batterie che consente uno sviluppo rapido dei processi con componenti equivalenti alla produzione. L'opzione conveyor e le soluzioni di automazione permettono l'integrazione nelle linee di produzione per la scalabilità.

Specifiche tecniche

• Modello: SYS-3000-EV
• Campo di lavoro XYZ: 600 x 400 x 300 mm
• Campo di lavoro XY: 600 x 400 mm
• Precisione di posizionamento: XY: ±25 µm, Z: ±5 µm* (valori per asse su tutta la corsa)
• Ripetibilità bidirezionale: ±5 µm*
• Movimento del sistema: fino a 5 assi
• Caricamento pezzi: opzioni manuale, nastro e automatizzate
• Monitor e funzionamento: touchscreen 21,5" con tastiera e mouse
• Software di controllo: IPGCore
• Dimensioni (standard): 1300 L x 1550 P x 2250 H mm
• Dimensioni (opzione lunghezza focale lunga): 1300 x 1550 x 2500 mm
• Sorgente laser IPG: selezionata in base all'applicazione (integrazione interna o esterna)
• Testa di erogazione del fascio: scanner IPG ad alta potenza
• Opzione misura saldatura: IPG Misura della saldatura in tempo reale
• Note: tutti i valori per asse su tutta la corsa. La disponibilità del prodotto può variare in base alla regione.
