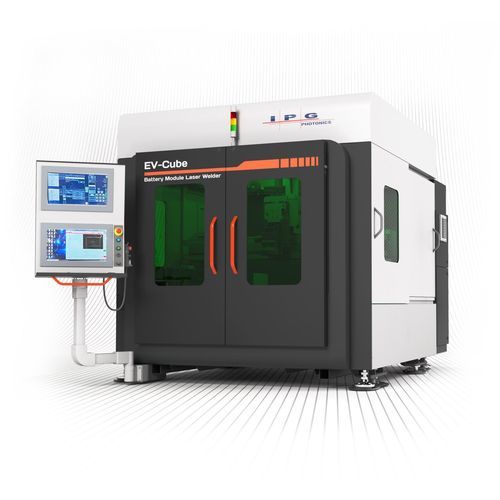

Macchina saldatrice laser a fibra EV series

automaticada integrareper alluminio

Panoramica
I sistemi di saldatura per moduli batteria sono postazioni di lavoro completamente automatizzate per la saldatura busbar‑verso‑cella dei moduli. Configurabili per carico manuale o passaggio su nastro trasportatore, supportano sviluppo del processo, prototipazione e produzione a basso volume. Con laser a fibra IPG e programmazione percorso ottimizzata, configurazioni come EV‑Cube raggiungono velocità di saldatura fino a 15 celle cilindriche al secondo.

Punti salienti

• Saldatura automatizzata busbar‑a‑cella con opzioni di caricamento manuale o passaggio su nastro.
• Velocità di saldatura: fino a 15 celle cilindriche/s (dipende da sistema/configurazione).
• Architettura turnkey e flessibile per sviluppo processo e basse serie.
• Base in granito e motori lineari per smorzamento vibrazioni e precisione di posizionamento.

Materiali e compatibilità celle

• Tipi celle supportati: cilindriche, prismatiche, pouch.
• Materiali saldabili comuni: rame, alluminio, nichel, acciaio inossidabile, acciaio nichelato, rame nichelato e combinazioni dissimili.

Opzioni sistema e utensili

• Servizi opzionali di sviluppo utensili per aumentare resa in diversi formati di celle.
• Utensili progettati su misura da IPG; molte configurazioni accettano utensili di terze parti certificati.
• Gestione moduli: caricamento manuale o passaggio su nastro con porte automatiche di ingresso/uscita.

Qualità prodotto e misura in tempo reale
La misura in processo opzionale rileva direttamente la profondità di penetrazione di ogni saldatura per consentire la verifica al 100%. Il monitoraggio in tempo reale individua derive di processo e verifica la penetrazione nell'involucro della cella per ridurre il rischio di guasti e richiami.

Laser e trasmissione del fascio

• Tipi di laser: CW, quasi‑CW, pulsato e Adjustable Mode Beam (AMB).
• Opzioni dual‑beam con potenze in core single‑mode fino a 3 kW per saldatura ad alta velocità.
• Opzioni di trasmissione fascio: fascio fisso, scanning e teste di saldatura wobble.

Progettazione meccanica e di movimento

• Base in granito per rigidità strutturale e smorzamento vibrazioni.
• Motori lineari per elevata precisione di posizionamento e maggior velocità di sistema.
• Esempio capacità modulo: fino a ~1 × 1 m e peso fino a ~450 kg (dipende da configurazione).

Software e controlli

• Software operatore pre‑caricato e testato che fornisce interfaccia HMI e programmazione (ad es. HMI2 o controllo PLC a seconda del modello).
• Opzioni di controllo e ricette per rapido dispiegamento e ripetibilità del processo.

Confronto (specifiche selezionate)
Specificazione — Sistema EV‑Cube — Sistema EV‑Flex
Tipo cella: Cilindrico, Prismatico, Pouch — Cilindrico, Prismatico, Pouch
Velocità saldatura: 15 celle/s — 4+ celle/s
Dimensione max modulo: 1100 L x 1100 W x 600 H (mm) — 1200 L x 1000 W x 300 H (mm)
Materiali: Alluminio, Rame, Acciaio, Dissimili — Alluminio, Rame, Acciaio, Dissimili
Precisione posizione saldatura: ±50 μm — ±250 μm
Ripetibilità posizionamento XY: ±10 μm — ±10 μm
Carico modulo: Manuale o passaggio nastro — Manuale o passaggio nastro
Utensili: Utensili IPG su misura — Utensili IPG su misura & terze parti
Software controllo: HMI2 — Controllo PLC Siemens 3 assi
Dimensioni: 2600 L x 2200 W x 1800 H mm — 3500 L x 2500 W x 2900 H mm

Applicazioni e valore

• Progettato per produttori di moduli batteria e veicoli elettrici che richiedono saldatura busbar‑verso‑cella ad alta velocità.
• Fornisce sviluppo processo, programmazione e supporto applicativo per una rapida messa in servizio.
• Servizi opzionali di utensileria e processo per massimizzare resa su celle cilindriche, prismatiche e pouch.

Specifiche tecniche

• Velocità massima di saldatura: fino a 15 celle cilindriche/s (dipende dalla configurazione).
• Tipi di celle supportate: cilindrico, prismatico, pouch.
• Ingombro modulo tipico (es. EV‑Cube): 1100 × 1100 × 600 mm.
• Portata massa modulo: fino a ~450 kg (dipende dall'opzione).
• Precisione posizione saldatura (EV‑Cube): ±50 μm; Ripetibilità XY: ±10 μm.
• Materiali saldabili: alluminio, rame, acciaio, combinazioni dissimili, varianti nichelate.
• Opzione misura in processo per verifica 100% delle saldature.
• Modalità laser disponibili: CW, quasi‑CW, pulsato, AMB; opzioni dual‑beam fino a 3 kW.
• Trasmissione fascio: fisso, scanning, wobble.
• Meccanica: base granito, motori lineari.
• Controllo/software: HMI2 pre‑caricato o opzioni PLC a seconda del modello.
