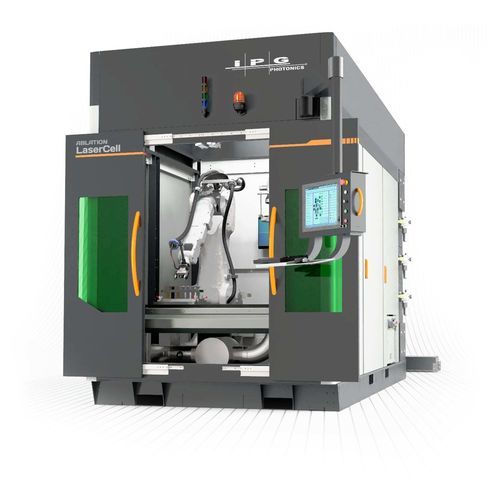

Sistema di ablazione laser per pezzi di ricambio LaserCell 4000

automaticoper applicazioni mediche

Panoramica
Il LaserCell 4000 è un sistema di pulizia laser automatizzato di Classe 1 progettato per pulizia ad alta velocità delle superfici, rimozione dei rivestimenti e preparazione delle superfici in produzione, ricondizionamento e riparazione. L'ablazione laser è un processo senza contatto che elimina l'uso di mezzi di pulizia e riduce i rifiuti di processo. Il design modulare chiavi in mano consente una rapida installazione e configurazioni e programmazioni adattate ai pezzi.

Caratteristiche principali

• Pulizia superficiale laser automatizzata in involucro di Classe 1
• Area massima pezzo: 1 × 1,5 m
• Nove configurazioni di carico per flessibilità produttiva
• Opzioni per integrazione di robot 6 assi singoli o doppi
• Estrazione fumi e polveri integrata e interbloccata

Capacità
I parametri laser configurabili (impulso, lunghezza d'onda ed energia) ottimizzano l'ablazione per diversi materiali. I sistemi supportano configurazioni con robot 6 assi singoli o doppi per portare la testa laser su un pezzo stazionario o per muovere i pezzi sotto una testa fissa. IPG fornisce sviluppo di processo e servizi di programmazione per ottimizzare i tempi ciclo per le applicazioni specifiche.

Preparazione di superficie di precisione

• Pre-pulizia per migliorare la qualità di saldatura senza danneggiare il substrato
• Texturizzazione o pulizia pre-adesivo per aumentare l'adesione
• Pre-pulizia prima di EB-PVD e plasma spray per prolungare la vita del rivestimento
• Rimozione controllata dei rivestimenti per riparazioni rapide senza influire sul materiale base
• Rimozione di sporco, incrostazioni e ossidi da componenti rotanti per ispezione
• Manutenzione stampi rimuovendo agenti distaccanti e residui

Estrazione fumi e polveri integrata
Il LaserCell 4000 include un modulo di estrazione fumi programmabile e interbloccato, controllato dall'interfaccia operatore; lo stato dell'estrazione può impedire il funzionamento del laser se non attivo.

Software
Il sistema viene fornito con IPGCore (basato su .NET Core e JavaScript) che offre layout dinamici, strumenti di workflow, autenticazione, login utente e utilità di gestione gerarchica come parte dell'HMI industriale.

Applicazioni e settori

• Rimozione di rivestimenti e vernici
• Pulizia e ricondizionamento di componenti aerospaziali
• Decontaminazione nucleare
• Pulizia e sterilizzazione di dispositivi medici
• Igiene di apparecchiature per alimenti e bevande
• Produzione, ricondizionamento e riparazione in automotive, energia e altri settori

Specifiche

• Modello: LaserCell 4000
• Velocità di rimozione materiale: fino a 450 cm²/sec
• Movimentazione robotizzata pezzi: Process-to-Part: 1000 × 1500 × 1000 mm; Part-to-Process: 165 × 300 × 600 mm, fino a 25 kg
• Opzioni robot: ABB, FANUC, KUKA, Yaskawa
• Attrezzaggio pezzi: vassoi pezzi e pinze robot personalizzate
• Caricamento: manuale standard, opzioni robot esterno o trasportatore
• Estrazione fumi: modulo montato, programmabile e interbloccato
• Display: monitor 17 pollici con tastiera e mouse
• Software di controllo: IPGCore
• Dimensioni: 4200 × 2200 × 3000 mm
• Sorgente laser IPG: selezionata per l'applicazione (tipico: pulsato nanosecondi)
• Integrazione laser: interna o esterna
• Testa di emissione: scanner IPG ad alta potenza
• Area di lavoro scanner: fino a 250 × 250 mm
• Opzioni: robot esterno o passaggio su nastro; erogatore di nebbia Process Assist programmabile
