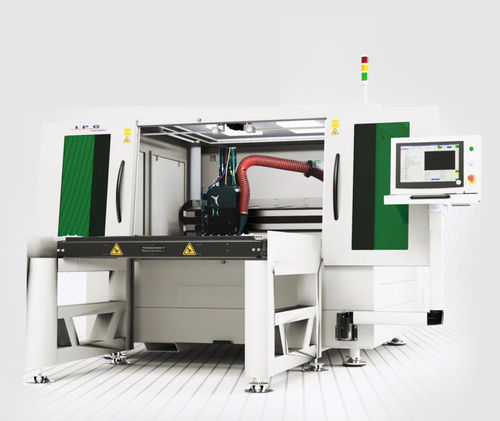

Macchina di foratura CNC

verticalead alta velocitàlaser

Panoramica
LaserCube Driller è un sistema di foratura laser progettato per realizzare centinaia di fori uniformi al secondo su parti piatte di grandi dimensioni (filtri, lamiere forate). Offre un'area di processo di 1 x 1 m in un ingombro compatto di 3,0 x 3,9 m e supporta rapidi cambi di configurazione. La funzione di taglio programmabile consente la separazione o l'estrazione dei pezzi finiti.

Caratteristiche principali

• Velocità di foratura: fino a 300 fori/s
• Intervallo diametro foro: 60–3500 µm (dipende dalla configurazione)
• Spessore massimo pezzo: fino a 3 mm (dipende dalla configurazione)
• Compatibile con tutti i metalli, inclusi materiali magnetici e riflettenti (rame, alluminio)
• Supporto per formati di foro multipli (tondi, esagonali, quadrati) e tipi misti nello stesso lavoro
• Processo senza contatto che richiede solo aria compressa ed elettricità

Prestazioni e affidabilità

• Sorgenti laser a fibra IPG selezionate per l'applicazione per elevata qualità di fascio e velocità
• Stabilità di potenza per qualità di processo costante
• Progetto a bassa manutenzione: senza gas, senza allineamento specchi, senza consumabili

Componenti di sistema e usabilità

• Base in granito per smorzamento vibrazioni e rigidità strutturale
• Motori lineari a trasmissione diretta per alta precisione di posizionamento e velocità
• Sistema di serraggio meccanico per il fissaggio dei pezzi
• Interfaccia operatore: monitor 17" con tastiera e mouse; import CAD e generazione automatica delle matrici

Applicazioni

• Foratura in produzione ad alto volume di filtri industriali, pannelli forati e parti piatte di grandi dimensioni (fino a 1 x 1 m)
• Produzioni che richiedono uniformità dei fori e controllo accurato del passo

Specifiche tecniche

• Campo di lavoro XY: 1000 x 1000 mm
• Area di processo: 1 x 1 m
• Precisione di posizionamento: ±25 μm
• Ripetibilità: <10 μm
• Attrezzaggio pezzi: sistema di serraggio meccanico
• Display e comandi: monitor 17" con tastiera e mouse
• Software di controllo: HMI conforme a G-code CNC
• Ingombro: 3875 L x 2200 W x 1800 H mm (tip. 3,0 x 3,9 m)
• Velocità massima di foratura: fino a 300 fori/s
• Diametro foro: 60–3500 μm (dipende dalla configurazione)
• Spessore max pezzo: fino a 3 mm (dipende dalla configurazione)
• Variazione dimensione foro: <10% del diametro
• Variazione passo foro: ±10 μm
• Sorgente laser IPG e testa di foratura IPG; integrazione laser interna o esterna
