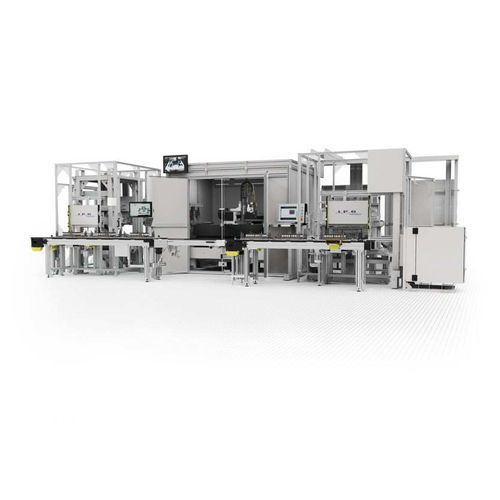

Linea di assemblaggio robotizzata

automatizzatadi saldaturaper pile elettriche

Panoramica
Linee di produzione automatizzate per assemblaggio, saldatura e collaudo di batterie EV. IPG Photonics Corporation fornisce sistemi configurabili che integrano caricamento e singolarizzazione delle celle, saldatura cella‑a‑busbar mediante laser a fibra ad alta velocità, test digitali delle saldature e assemblaggio di moduli/pacchi. Le linee supportano celle prismatiche, cilindriche, pouch e blade e possono includere sviluppo processo, tooling personalizzato, installazione e assistenza.

Caratteristiche principali

• Linee completamente automatizzate per assemblaggio, saldatura e test
• Configurabili per celle prismatiche, cilindriche, pouch e blade
• Saldatura con laser a fibra ad alta velocità (AMB, monomodale) e capacità OTF
• Monitoraggio di processo integrato, test digitali delle saldature e tracciabilità completa
• Opzioni per misurazione della saldatura in tempo reale e test NDT

Flusso di processo (tipico)

• 1. Caricamento e ispezione celle — le celle in ingresso vengono singolarizzate, ispezionate e selezionate sul nastro; le celle conformi vengono inserite nei telai dei moduli, le difettose scartate.
• 2. Saldatura cella‑a‑busbar — laser a fibra ottimizzati saldano le celle ai busbar con parametri regolabili per massimizzare la velocità e minimizzare gli spruzzi.
• 3. Test digitale delle saldature — misurazioni non distruttive della resistenza (bed‑of‑nails) verificano ogni giunzione; il 100% dei dati di prova viene registrato per la tracciabilità.
• 4. Assemblaggio e sigillatura moduli — assemblaggio dei contenitori e saldatura robotizzata (wobble/seam) per garantire l'ermeticità; i pacchi sigillati sono sottoposti a test funzionali finali.

Laser e trasmissione del fascio

• Laser AMB a doppio fascio per ridurre i difetti di saldatura mantenendo la produttività
• Tecnologia On‑The‑Fly (OTF) per cordoni precisi con testa in movimento (configurazioni in grado di >10 celle/s)
• Laser a fibra monomodali ad alta potenza ottimizzati per metalli riflettenti (rame, alluminio)
• Misurazione della saldatura in tempo reale opzionale e monitoraggio in‑process brevettato per QA al 100% e allarmi di deriva processo

Capacità aggiuntive di produzione

• Taglio e notching delle lamine elettrodiche
• Essiccazione delle paste elettrodiche sulle lamine anodo/catodo
• Pulizia laser per ricondizionamento, riciclaggio e preparazione superfici senza agenti chimici aggressivi
• Marcatura dei contenitori per identificazione e tracciabilità

Specifiche tecniche

• Famiglia di prodotto: Linee di produzione batterie EV
• Produttore: IPG Photonics Corporation
• Tipo di prodotto: sistemi automatizzati per assemblaggio, saldatura e collaudo di batterie
• Formati celle supportati: prismatiche, cilindriche, pouch, blade
• Funzioni principali: singolarizzazione e ispezione celle; saldatura cella‑a‑busbar; test digitale della resistenza di saldatura; assemblaggio e sigillatura dei moduli
• Tecnologie di saldatura: laser a fibra (AMB doppio fascio, monomodale ad alta potenza), OTF
• Qualità: misurazione in‑process opzionale della saldatura; registrazione dati di prova al 100% per tracciabilità
• Prestazioni tipiche: saldatura configurabile per superare 10 celle/s a seconda del tipo di cella e configurazione
• Fornitura: sistemi modulari fino a linee complete, sviluppo processo, tooling personalizzato, installazione e assistenza
