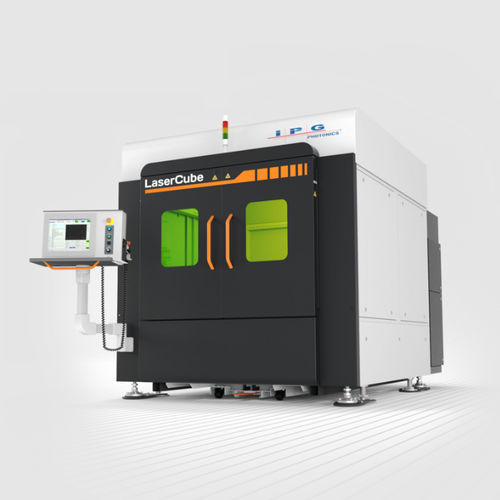

Sistema di taglio laser a fibra LaserCube

per alluminioper acciaio inossidabileper rame

Panoramica
I sistemi di taglio laser a fibra su piano LaserCube sono progettati per il taglio di precisione rapido e affidabile di piccoli pezzi in ambienti di produzione, dalla prototipazione alla produzione in serie. Le sorgenti laser IPG e i componenti di qualità industriale assicurano bordi di taglio controllati su un'ampia gamma di materiali e spessori, da fogli sottili fino a circa 12,7 mm di acciaio.

Caratteristiche principali

• Potenza laser fino a 6 kW (opzioni IPG)
• Precisione di posizionamento: ±25 μm; ripetibilità <10 μm
• Velocità massima di taglio: 1000 mm/s
• Ingombro ridotto: circa 5,7 m²
• Base in granito per smorzamento delle vibrazioni e rigidità strutturale
• Motori lineari e encoder ad alta precisione

Progettazione e componenti

• Configurazione su piano con cassetto telescopico e piano di taglio metallico
• Testa di taglio IPG e sorgente laser IPG selezionabile (integrazione interna o esterna)
• Opzione rotante per taglio tubi; supporto pallet esterno opzionale per lamiere pesanti
• Bloccaggio manuale standard; bloccaggio pneumatico opzionale

Software e controllo

• Software IPG precaricato e testato; HMI conforme a G-code CNC e orientata all'operatore
• Controllo integrato di laser, movimento, trasmissione del fascio, parametri di processo e visione
• Visualizzazione live di codice G/M con comandi di produzione per interruzione e ripresa
• Libreria modificabile di parametri di taglio e nesting direttamente in macchina

Registrazione visiva (opzionale)

• Sistema di visione opzionale per posizionare i tagli quando varia la posizione dei pezzi o dei riferimenti
• Adatto per materiali pre-lavorati (lastre serigrafate, parti punzonate, componenti incisi chimicamente)
• Compensazione automatica di deviazioni dimensionali e variazioni di posizionamento
• Consente flussi combinati laser-punzona integrandosi con presse punzonatrici esistenti

Affidabilità e manutenzione

• Progettazione a fibra senza specchi nella sorgente, riduce i consumabili e le operazioni di allineamento
• Uscita stabile dei laser IPG e struttura meccanica robusta per ridurre i fermi e garantire stabilità di processo sul lungo periodo

Caractéristiques / spécifications techniques

• Velocità massima di taglio: 1000 mm/s
• Potenza laser: fino a 6 kW (configurabile)
• Materiali: acciaio inox / acciaio dolce, alluminio, ottone, rame, fogli laminati
• Campo di lavoro XYZ: 1250 x 1250 x 75 mm (rotante opzionale)
• Precisione di posizionamento: ±25 μm; ripetibilità <10 μm
• Carico materiale: cassetto telescopico con piano metallico; supporto pallet esterno opzionale; caricamento automatico opzionale
• Attrezzaggio pezzi: serraggio manuale; serraggio pneumatico opzionale
• Software di controllo: HMI conforme a G-code CNC
• Monitor e operazione: monitor 17" con tastiera e mouse
• Sicurezza e conformità: sicurezza laser Classe 1; certificato CE
• Trasmissione del fascio: testa di taglio IPG; sorgente laser selezionata in base all'applicazione
