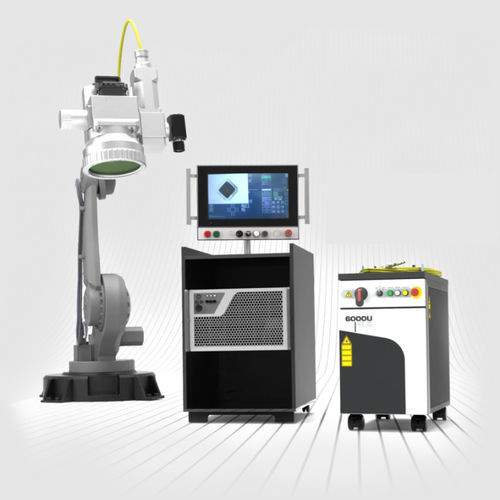

Stazione di saldatura Laser

automaticarobotizzata

Panoramica
Il sistema di saldatura laser integrato (ILWS) è una soluzione modulare pronta per la messa in servizio che combina sorgenti laser IPG, trasmissione del fascio con scanner IPG ad alta potenza, software di controllo e moduli opzionali quali visione integrata e misurazione della saldatura in tempo reale. ILWS semplifica configurazione, programmazione e integrazione in produzione per applicazioni di saldatura automatizzata senza contatto.

Caratteristiche principali

• Progettato per saldatura laser ad alta velocità in ambienti produttivi
• Posizionamento dei pezzi semplificato per ridurre la complessità dei fissaggi
• Installazione e configurazione rapide per integratori e clienti che eseguono l'integrazione internamente

Erogazione flessibile del fascio
Gli scanner IPG ad alta potenza deviano il fascio nelle direzioni X e Y per consentire la saldatura remota su un'ampia area di lavoro. Questo approccio supporta diverse geometrie di cordone e più punti di saldatura su uno stesso pezzo, riducendo i movimenti meccanici richiesti.

Saldatura ad alta produttività
ILWS supporta processi di saldatura automatizzati senza contatto per applicazioni ad alta produzione come assiemi di batterie EV e hairpin per motori elettrici. La sorgente laser viene scelta in base all'applicazione per soddisfare i requisiti di penetrazione e tempo ciclo con fissaggi minimi.

Misurazione della saldatura in tempo reale
La misurazione in processo opzionale rileva ogni saldatura durante l'esecuzione per fornire tracciabilità a livello di cordone e controllo della qualità. Ciò riduce la necessità di prove distruttive post-saldatura e abilita allerte per deriva di processo basate sui dati dimensionali della saldatura.

Correzione automatica della posizione dei pezzi
Un sistema di visione integrato opzionale individua il disallineamento dei pezzi e compensa automaticamente le coordinate di saldatura (correzione fino a ±12 mm), riducendo i requisiti di alimentazione e la precisione degli attrezzi.

Opzioni e accessori

• Misurazione diretta della saldatura in tempo reale (monitoraggio in processo)
• Sistema di visione integrato per correzione automatica della posizione
• Assemblaggio Air‑Knife regolabile

Implementazione e supporto
ILWS viene fornito come pacchetto altamente configurabile per integratori e clienti finali. IPG offre sviluppo processo e programmazione del sistema per ottimizzare ogni configurazione in termini di velocità e ripetibilità di saldatura. I sistemi possono essere consegnati completamente integrati e pronti per l'officina.

Specifiche tecniche

• Ripetibilità del posizionamento della saldatura: <5 urad rms
• Display e operazioni: touchscreen 15,6 pollici
• Software di controllo: ILWS Manager
• Sorgente laser IPG: laser a fibra selezionato in base all'applicazione
• Potenza in uscita del laser: fino a 12 kW
• Testa di erogazione del fascio: scanner IPG ad alta potenza
• Area di lavoro dello scanner: fino a 250 x 250 mm
• Distanza di lavoro dello scanner: fino a 500 mm
• Misurazione della saldatura: misura diretta in tempo reale (opzionale)
• Sistema di visione integrato: correzione automatica della posizione dei pezzi (opzionale)
• Opzioni: misurazione in tempo reale, visione integrata, Air‑Knife regolabile
