Macchina di taglio e incisione laser Versa

laser a fibralaser pulsato a fibraper tubi

Panoramica

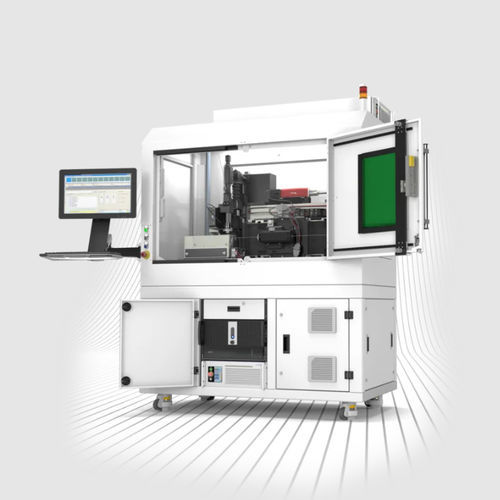

La tagliatubi Versa Small è un sistema laser di Classe 1 per la lavorazione di precisione di stent e tubi di piccolo diametro nelle produzioni medicali e aerospaziali. Una piattaforma di movimento di precisione combinata con un laser a fibra IPG garantisce controllo dimensionale rigoroso per qualità ripetibile e buona resa di produzione.

Caratteristiche principali

• Progettata per il taglio laser di tubi piccoli e stent; diametro tubo: 0,25–25 mm
• Configurazioni 2 assi o 4 assi per geometrie complesse e lavorazioni eccentriche
• Base in granito per smorzamento vibrazioni e rigidità strutturale
• Software IPGCore per controllo coordinato di assi di movimento, visione, parametri laser, programmazione teste processo e dispositivi ausiliari; include validazione account, controllo password, autoverifiche e registrazioni con timestamp
• Teste di trasmissione fascio: testa per taglio a kerf sottile e testa micro IPG

Opzioni laser

• Laser CW e quasi-CW per massima produttività
• Laser pulsati nanosecondo per equilibrio produttività/qualità
• Laser ultraveloci per taglio ultra-preciso di stent; possibile riduzione o eliminazione del taglio in bagnato

Controllo sistema e integrazione

• Coordinamento completo di tutti gli assi e controllo automatico di più processi laser
• Integrazione con sistemi di visione per allineamento preciso; visualizzazione live tramite lente di messa a fuoco e ugello
• Lettori barcode e RFID opzionali; moduli di comunicazione MES opzionali

Opzione sistema fluidi (wet cutting)
Un sistema fluidi integrato fornisce flusso continuo d'acqua attraverso i tubi per minimizzare il calore e proteggere la parete posteriore del pezzo. L'opzione comprende contenitore per fluidi, cassetto raccolta pezzi finiti, riciclo fluidi e controllo flusso, e skid pompa indipendente con interfaccia di sistema.

Automazione e movimentazione

• Caricamento manuale con porte a doppia azione, mandrino con pinza e boccola fissa, cassetto raccolta pezzi accessibile
• Opzione alimentazione automatica in/out per lunghezze 450–3700 mm
• Due ingressi gas con controllo di pressione programmabile per gas di assistenza

Applicazioni

• Taglio di precisione di stent medicali e tubi fini
• Lavorazione di tubi di piccolo diametro per componenti aerospaziali e medicali
• Sviluppo processo, prove pilota e scalabilità alla produzione di serie

Specifiche tecniche

• Diametro tubo: 0,25–25 mm
• Corsa X: 300 mm
• Precisione X: ±8 μm
• Ripetibilità X: ±1 μm
• Piattaforma rotante: 360°, 600 RPM
• Precisione rotazione: ±30 arcsec
• Ripetibilità rotazione: ±6 arcsec
• Dimensioni (L x W x H): 890 x 1600 x 2170 mm
• Sorgente laser IPG: selezionata per l'applicazione; opzione doppio laser disponibile
• Opzione wet-cut e opzione movimento 4 assi (assi Y e C aggiuntivi)
