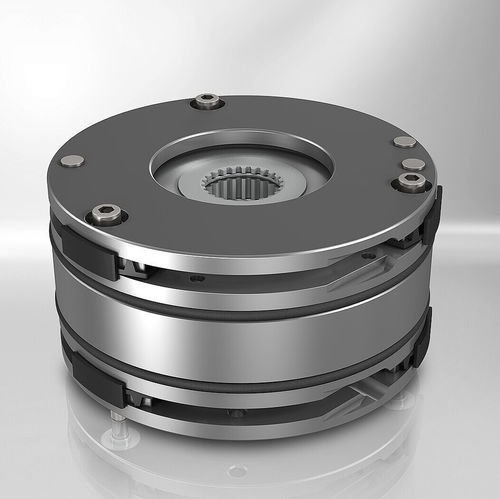

Unità di frenatura multidisco Elevation Line

a discoelettromagneticaa molla

Panoramica
La Elevation Line è progettata per applicazioni ascensoristiche e comprende freni elettromagnetici ad azione a molla in diverse versioni. I sistemi frenanti soddisfano i requisiti di sicurezza EN 81 e offrono soluzioni per differenti concetti di trasmissione. I freni Elevation hanno un design compatto e forniscono una coppia frenante costante, adatti a macchine per ascensore con riduttore o gearless e a sistemi a fune e a cinghia. Microinterruttori integrati consentono il monitoraggio remoto dello stato di commutazione. Tutte le versioni sono dotate di sblocco manuale per l'azionamento manuale in caso di guasto dell'impianto.

Caratteristiche principali

• Sistema frenante ridondante
• Coppia frenante costante
• Adatto a requisiti di sicurezza elevati
• Monitoraggio dello stato di commutazione tramite microinterruttori
• Tecnologia affidabile e collaudata

Versioni

• Freno a disco singolo ad azione a molla 76 461..A00
  • Freno di mantenimento con funzione di arresto di emergenza
  • Progettato per macchine per ascensori con riduttore
  • Adatto per tecnologia a fune
  • Intervallo di coppia: 75 a 220 Nm
  • Velocità di marcia fino a 3 m/s
  • Coppia regolabile
  • Sblocco manuale montato
  • Concetto di sicurezza a circuito singolo brevettato secondo EN 81-1
  • Direttiva ascensori 95/16/EC
• Freno a disco singolo ad azione a molla 76 451..A00
  • Freno di mantenimento con funzione di arresto di emergenza
  • Progettato per macchine per ascensori con riduttore
  • Adatto per tecnologia a cinghia
  • Intervallo di coppia: 280 a 440 Nm
  • Velocità di marcia fino a 3 m/s
  • Coppia regolabile
  • Sblocco manuale montato
  • Concetto di sicurezza a circuito singolo brevettato secondo EN 81-1
  • Direttiva ascensori 95/16/EC
• Freno ad azione a molla a doppio circuito 78 110..A00
  • Freno di mantenimento con funzione di arresto di emergenza
  • Progettato per macchine per ascensori senza riduttore
  • Adatto per tecnologia a cinghia e a fune
  • Intervallo di coppia: 2x100 Nm a 2x700 Nm
  • Velocità di marcia fino a circa 4 m/s
  • Frenata ad alta energia
  • Smorzamento acustico brevettato
  • Apertura indipendente dei circuiti con possibilità di frenata soft
  • Kit di montaggio opzionale per encoder
  • Sblocco manuale retrofit opzionale
  • Requisiti di sicurezza secondo EN 81-20:2014 e EN 81-50:2014
  • Direttiva ascensori 2014/33/EU

Dati tecnici
Type | SA-single-disc brake | SA-single-disc brake | SA-double-circuit brake
Version | 76 461..A00 | 76 451..A00 | 78 110..A00
Transmittable torque | 75 Nm up to 440 Nm | |
Standard nominal voltage | 205 VDC | 205 VDC | 102 VDC
Protection Class | IP44 | IP44 | IP21
Ambient temperature | -5 to +35 °C | -5 to +35 °C | +5 to +40 °C

Caratteristiche / specifiche tecniche

• Nome della serie: Elevation Line
• Tipi di freno: disco singolo (SA) e doppio circuito
• Modelli / versioni: 76 461..A00, 76 451..A00, 78 110..A00
• Intervalli di coppia: disco singolo da 75 Nm a 440 Nm; doppio circuito da 2x100 Nm a 2x700 Nm
• Tensioni nominali: 205 VDC (dischi singoli), 102 VDC (doppio circuito)
• Classi di protezione: IP44 (dischi singoli), IP21 (doppio circuito)
• Temperature di esercizio: -5 a +35 °C (alcuni dischi singoli), +5 a +40 °C (doppio circuito)
• Applicazioni: macchine per ascensore con riduttore, azionamenti gearless, sistemi a fune e a cinghia
• Normative e direttive: EN 81 / EN 81-1 / EN 81-20 / EN 81-50; Direttive ascensori 95/16/EC e 2014/33/EU se applicabili
• Monitoraggio e funzionamento: microinterruttori integrati per monitoraggio dello stato; sblocco manuale per intervento
• Funzioni aggiuntive: coppia regolabile, funzione di arresto di emergenza, smorzamento acustico brevettato (dove previsto), kit encoder opzionale e sblocco manuale retrofit (doppio circuito)
