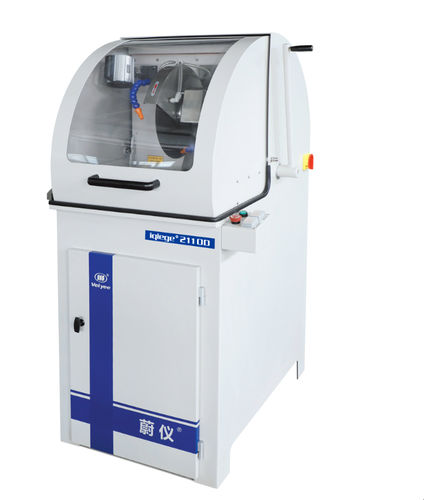

Macchina da taglio a lama rotativa iqiege® 2110D

per metalloper tubiper metallografia

I. Panoramica
L'iqiege® 2110D è una grande sega metallografica verticale progettata secondo principi di sicurezza e tutela ambientale. È destinata al taglio di provini in metalli, rocce, ceramiche e altri materiali non metallici per la preparazione di campioni per analisi metallografiche e petrografiche. La macchina integra sistemi di taglio, raffreddamento, illuminazione e pulizia, ed è adatta alla preparazione di campioni in laboratorio.

II. Struttura
L'unità è composta da sistema di taglio, sistema di raffreddamento, sistema di illuminazione e sistema di pulizia/espulsione trucioli. La parte superiore è chiusa da un carter protettivo ribaltabile con una grande finestra di osservazione e illuminazione ad alta luminosità per monitorare il processo di taglio. Una leva di taglio oscillante manuale (lato destro) facilita la lavorazione di pezzi di grandi dimensioni. Il piano di lavoro scanalato in ghisa, abbinato a una morsa, fissa pezzi di forma irregolare. Il serbatoio del refrigerante è alloggiato nella base e comprende un filtro a rete per la raccolta dei trucioli. I dispositivi di sicurezza includono un interruttore di sicurezza a portale e una protezione antideflagrante.

III. Specifiche tecniche principali
Alimentazione: Trifase 380V/50Hz
Disco di taglio: Φ350×2,5×32 mm
Velocità di rotazione: 2.300 rpm
Dimensioni del banco: 400 mm × 320 mm
Diametro massimo di taglio: Φ110 mm
Potenza in ingresso: 4,4 kW
Potenza motore di taglio: 4 kW
Dimensioni esterne (L×P×A): 1050 mm × 1050 mm × 1660 mm
Peso netto: 400 kg

Caratteristiche / specifiche tecniche

• Modello: iqiege® 2110D
• Applicazione: Taglio di provini in metalli, rocce, ceramiche e altri materiali non metallici per analisi metallografiche e petrografiche
• Dimensione disco di taglio: Φ350×2,5×32 mm
• Diametro massimo di taglio: Φ110 mm
• Velocità di rotazione: 2.300 rpm
• Potenza in ingresso: 4,4 kW; Potenza motore di taglio: 4 kW
• Dimensioni del banco: 400 mm × 320 mm
• Dimensioni esterne (L×P×A): 1050 mm × 1050 mm × 1660 mm
• Peso netto: 400 kg
• Struttura: Telaio in ghisa per supporto stabile
• Sicurezza: Interruttore di sicurezza a portale e carter antideflagrante
• Raffreddamento e raccolta trucioli: Serbatoio con filtro a rete, separatore magnetico e liquido da taglio dedicato
• Operazione: Meccanismo di taglio a braccio oscillante manuale con leva di taglio sul lato destro
• Osservazione e illuminazione: Ampia finestra di osservazione e illuminazione ad alta luminosità
• Banco di lavoro: Piano scanalato in ghisa con morsa per pezzi irregolari
