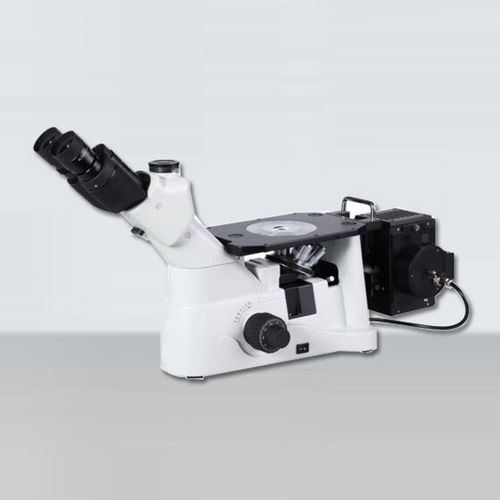

Microscopio metallografico WY-E

metallurgicoper ispezione di materialeper metalli

Introduzione del prodotto
Il microscopio metalografico rovesciato WY-E è dotato di un sistema ottico corretto per l'infinito con correzione delle aberrazioni cromatiche (CSIS), che migliora la qualità dell'immagine e la risoluzione per l'ispezione metalografica.

Caratteristiche ottiche e di osservazione
Oculari plan a grande campo e alto punto oculare (PL10X/22 mm; opzionale PL15X/16 mm) per un ampio campo piano. Obiettivi metalografici a lunga distanza di lavoro corretti per l'infinito (opzioni acromatiche e semi-apocromatiche) progettati per funzionare senza lamina di copertura. Testa trinoculare articolata (45°) compatibile con fotografia e videoregistrazione, con regolazione della distanza interpupillare e della diottria individuale. Ripartizione del fascio: visione binoculare completa o 80%:20% binoculare:trinoculare.

Messa a fuoco, tavola e meccanica
Messa a fuoco coassiale a bassa posizione mano con regolazione grossolana e fine e tensione del grossolano regolabile. Corsa grossolana per giro: 38 mm; corsa fine per giro: 0,2 mm; precisione di messa a fuoco: 0,002 mm. Tavola fissa 160 × 250 mm. Regolo meccanico coassiale a profilo basso con corsa 120 × 78 mm. Opzioni: piastre metalliche con foro centrale (Φ12 o Φ25) e piastra di estensione tavola.

Illuminazione, alimentazione e sorgente luminosa
Sistema di illuminazione riflessa Köhler con diaframma di apertura variabile e diaframma di campo regolabile centralmente. Alimentazione a tensione ampia adattiva (90–240 V). Lampada alogena 12 V, 50 W con luminosità regolabile continuamente e protezione per prolungarne la vita utile.

Imaging, fotografia e misurazione
La testa trinoculare articolata permette fotografia e videoregistrazione. Il sistema è collegabile a PC con software dedicato per acquisizione e analisi immagini. Opzioni fotografiche: tubo di estensione con attacco PK e oculare fotografico 3,2× opzionale. Adattatori per imaging: 0,5×, 1,0× e tubi adattatori per fotocamera tipo C. Compatibile con vari micrometri per attività di misura.

Accessori e dispositivi opzionali

• Torretta convertitrice a 5 sedi
• Kit polarizzazione: inserto polarizzatore e analizzatore rotante (360°)
• Filtri colorati: Φ32 mm Giallo / Verde / Blu / Neutro
• Accessori meccanici opzionali: piastra di estensione tavola, scala di scorrimento coassiale a bassa posizione

Specifiche tecniche (elementi chiave)

• Sistema ottico: Sistema acromatico corretto per l'infinito (CSIS)
• Tubo di osservazione: Testa trinoculare articolata 45°; distanza interpupillare 54–75 mm; regolazione diottrica ±5 D; ripartizione fascio 100% binoculare o 80%:20% binoculare:trinoculare
• Oculare: PL10X/22 mm alto punto oculare, grande campo; opzionale PL15X/16 mm
• Obiettivi: LMPL5X/0.15/WD10.8; LMPL10X/0.3/WD10; LMPL20X/0.45/WD4; LMPLFL50X/0.55/WD7.8; LMPLFL100X/0.80/WD2.1
• Convertitore: Torretta 5 fori
• Messa a fuoco: Coassiale grossa/fine; grossa 38 mm/giro; fine 0,2 mm/giro; precisione 0,002 mm; regolazione tensione inclusa
• Tavola: Fissa 160 × 250 mm
• Opzioni piano lavoro: Piastra metallica (foro centrale Φ12) / Piastra metallica (foro centrale Φ25) / Piastra di estensione
• Regolo mobile: Regolo meccanico coassiale a profilo basso, corsa 120 × 78 mm
• Illuminazione riflessa: Illuminazione Köhler; diaframma variabile; diaframma di campo centrabile; 90–240 V adattativo; lampada alogena 12 V 50 W
• Polarizzazione: Inserti polarizzatore/analizzatore, analizzatore rotante 360°
• Filtri: Φ32 mm Giallo/Verde/Blu/Neutro
• Fotografia: Tubo di estensione (attacco PK); oculare fotografico 3,2× opzionale
• Adattatori imaging: 0,5× / 1,0× / tubo adattatore fotocamera tipo C
