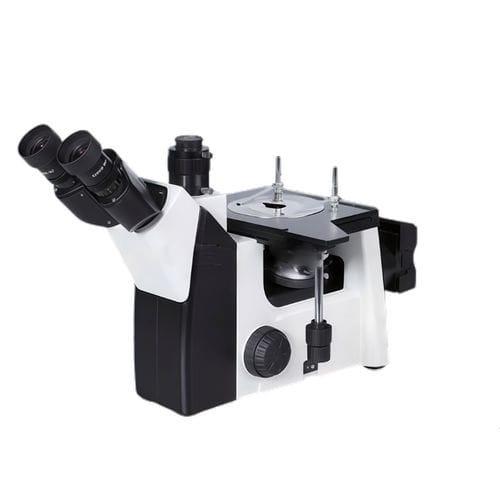

Microscopio metallografico WY-C

da ricercametallurgicoad uso didattico

Introduzione al prodotto
Il WY-C è un microscopio metallografico invertito dotato di obiettivi metallografici professionali a lunga distanza di lavoro e oculari plan, che offrono imaging ad alta risoluzione, elevato contrasto e osservazione confortevole. Abbina una struttura meccanica robusta a prestazioni ottiche elevate. Con accessori fotografici e video appropriati supporta l'acquisizione e la memorizzazione delle immagini e può essere integrato con PC e software professionale di analisi metallografica per analisi dettagliate. È semplice da usare e fornito con una dotazione completa di accessori, adatto per didattica, ricerca, ispezione di wafer semiconduttori, analisi mineralogiche e misure di ingegneria di precisione.

Specifiche tecniche
Sistema ottico: sistema a distanza finita con correzione delle aberrazioni cromatiche
Tubo di osservazione: testa trinoculare articolata, inclinazione 45°, regolazione bilaterale ±5 diottrie; distanza interpupillare 54–75 mm; rapporto fisso binoculare:trinoculare 80%:20%
Oculari: oculare plan grandangolare ad alto punto oculare PL10X/18mm; WF15X/13; WF20X/10mm
Obiettivi metallografici: obiettivi plan-apocromatici professionali a lunga distanza di lavoro: 5×, 10×, 20×, 50×, 100×
Convertitore: convertitori interni a quattro e cinque posizioni
Meccanismo di messa a fuoco: messa a fuoco coaxiale grosso-fine in posizione bassa; corsa grossolana 38 mm per rivoluzione; precisione micrometrica 2 µm; regolazione della tensione
Palco: tavolino di traslazione meccanico a tre stadi; piattaforma 180 × 155 mm; corsa 75 × 40 mm; piastra metallica con foro centrale φ12 mm; uso per mano destra e sinistra
Sistema di illuminazione: illuminazione Köhler riflettente con diaframma di apertura variabile e diaframma di campo regolabile al centro; tensione 90–240V; lampada alogena 6V 30W (LED 3W opzionale); intensità regolabile continuamente
Polarizzazione: polarizzatore e analizzatore rimovibili; porta-analizzatore ruotabile di 360°
Installazione fotografica: tubo di prolunga fotografico con attacco PK; oculare fotografico 3,2×
Dispositivo di imaging: adattatore per camera C-mount 0,5X/1,0X
Software: software professionale di analisi metallografica

Caratteristiche / dati tecnici

• Obiettivi metallografici professionali e oculari plan per alta risoluzione e qualità d'immagine superiore
• Configurazione metallografica invertita con struttura meccanica robusta e funzionamento semplice
• Testa trinoculare articolata a 45° con regolazione ±5 diottrie e distanza interpupillare 54–75 mm
• Disponibilità di più oculari grandangolari ad alto punto oculare (PL10X/18mm, WF15X/13, WF20X/10mm)
• Obiettivi plan-apocromatici a lunga distanza di lavoro coprenti 5×–100×
• Convertitori interni 4 e 5 posizioni per cambio obiettivo rapido e ripetibile
• Messa a fuoco coaxiale in posizione bassa, grosso/fine, corsa grossolana 38 mm per rivoluzione, precisione fine 2 µm, regolazione della tensione
• Tavolino meccanico a tre stadi, corsa 75 × 40 mm, piattaforma 180 × 155 mm, foro centrale φ12 mm
• Illuminazione Köhler riflettente, supporto 90–240V, alogena 6V30W standard o LED 3W opzionale, intensità regolabile
• Componenti di polarizzazione rimovibili; porta-analizzatore ruotabile 360°
• Supporto per fotografia e acquisizione immagine (attacco PK, oculare fotografico 3,2×, adattatore C-mount 0,5X/1,0X)
• Fornito con software professionale di analisi metallografica per acquisizione, archiviazione e analisi delle immagini
