Sistema di analisi di imaging ottico JX

2D

Panoramica
Il sistema di analisi di immagini metalografiche fornisce flussi di lavoro di metalografia quantitativa per laboratori e controllo industriale. Sviluppato da esperti in scienza dei materiali, il software esegue elaborazione delle immagini in tempo reale, confronto automatico, rilevamento dei difetti, classificazione, analisi statistica e generazione di report illustrati. La soluzione integra l'analisi d'immagine avanzata con la microscopia metalografica per risultati rapidi e conformi alle norme, con possibilità di personalizzare materiali e criteri di valutazione. L'interfaccia è in lingua cinese ed è progettata per una rapida formazione degli operatori e un'adozione diffusa.

Funzioni principali

• Acquisizione e archiviazione delle immagini; modifica immagini (ritaglio, rotazione, annotazioni)
• Elaborazione immagini: miglioramento, filtraggio, sovrapposizione e cucitura
• Strumenti di misura completi: perimetro, area, percentuale e decine di metriche aggiuntive
• Misura e classificazione della dimensione dei grani con estrazione e ricostruzione dei contorni (monofase e bifase)
• Rilevamento e classificazione di inclusioni non metalliche (solfuri, ossidi, silicati, ecc.)
• Misura e classificazione di perlite, ferrite e tasso di sferoidizzazione del grafite
• Misura di strati decarburati/carburati e dello spessore di rivestimenti
• Misura della penetrazione e della profondità di fusione delle saldature
• Misura dell'area di fase per acciai inossidabili ferritici e austenitici
• Atlante metalografico integrato con circa 470 immagini di materiali comuni; possibilità di personalizzare nuovi materiali e criteri

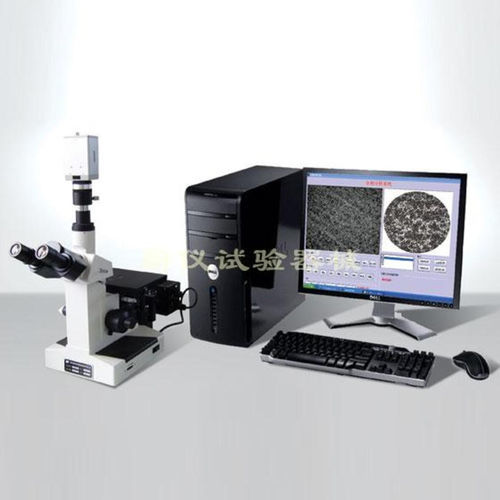

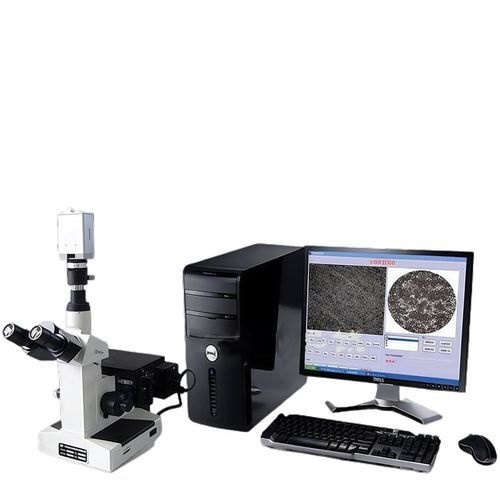

Composizione del sistema

• Software (fornito su CD)
• Protezione hardware: dongle USB
• Fotocamera digitale HD da 3 megapixel
• Interfaccia adattatore obiettivo 0,5×
• Scala micrometrica per immagini, graduazione 0,01 mm

Ambiente operativo hardware
Windows 7 (32/64 bit). Compatibile con Microsoft Office 2007/2010.

Requisiti minimi di sistema

• CPU: Intel Core 2 2,8 GHz o superiore
• Memoria: 2 GB o più
• USB: USB 2.0 o USB 3.0
• Schermo: 19 pollici o superiore
• Unità CD‑ROM

Specifiche tecniche

• Analisi di immagini metalografiche quantitativa con confronto in tempo reale, ispezione, classificazione, valutazione statistica e report illustrati
• Conforme a norme nazionali e internazionali (GB, JB, YB, HB, QC, DL, DJ, ASTM, ecc.)
• Ampie capacità di misura: perimetro, area, percentuale e numerosi altri strumenti
• Estrazione e ricostruzione automatica dei contorni dei grani per una classificazione accurata della dimensione dei grani
• Rilevamento e classificazione delle inclusioni (solfuri, ossidi, silicati)
• Misura e classificazione di perlite, ferrite e sferoidizzazione del grafite
• Funzioni per misurare strati decarburati/carburati, spessore dei rivestimenti e penetrazione delle saldature
• Supporto misura area di fase per acciai inossidabili ferritici e austenitici
• Atlante integrato: ~470 micrografie dei materiali; database personalizzabile per nuovi materiali e norme
• Consegna con protezione dongle USB, CD software e hardware raccomandato (camera 3 MP, adattatore 0,5×, scala micrometrica 0,01 mm)
• Requisiti minimi PC: Intel Core 2 2,8 GHz+, 2 GB RAM, USB 2.0/3.0, display 19"+, CD‑ROM
