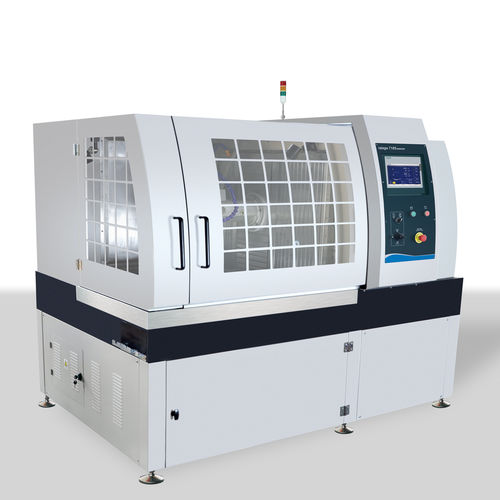

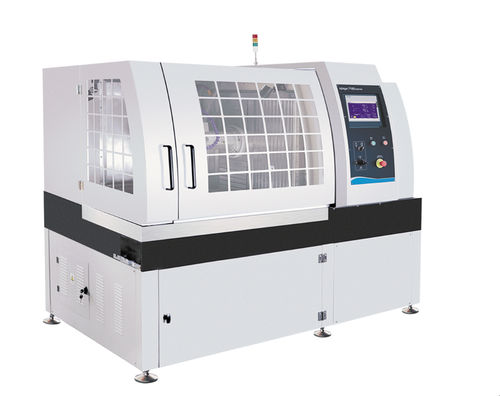

Macchina da taglio a lama rotativa iqiege®7185

per ceramicaper metalloper pietra

Panoramica
L'IQIEGE 7185 è una macchina per il taglio di campioni metalografici di grande dimensione, completamente automatizzata, progettata per laboratori di ricerca e controllo qualità. Effettua sezionamenti di campioni metallici e non metallici (incl. ceramiche e campioni petrografici) e può gestire componenti sovradimensionati grazie a una camera di taglio ampliata (passaggio nominale Φ190 mm). Il sistema integra controllo PLC con HMI touch, regolazione automatica della velocità, arresto automatico e protezioni di sicurezza multiple. Un mandrino da 11 kW con controllo a frequenza variabile fornisce coppia elevata per materiali grandi, ad alta durezza o di forma irregolare. Il taglio interattivo e il sistema intelligente di feedback di corrente riducono gli scarti e proteggono la macchina durante la lavorazione di campioni costosi o difficili. Ingombro tipico: ~3 m².

Principali specifiche tecniche
Modalità di taglio: taglio slash; taglio a spinta piana; taglio interattivo
Modalità di avanzamento: avanzamento continuo; avanzamento a impulsi; avanzamento oscillante
Velocità di taglio: 0,03–1 mm/s (passo di regolazione: 0,01)
Controllo a frequenza variabile: 0–1900 rpm
Corsa massima: Asse Z: 240 mm; Asse Y: 350 mm; Asse X: 260 mm
Dimensioni camera di taglio: 680 mm × 1030 mm
Disco di taglio: 508 mm × 4 × 38,1 mm
Diametro massimo di passaggio (panoramica): Φ190 mm
Diametro massimo di passaggio (tabella): φ185 mm
Potenza di taglio: 11 kW
Alimentazione: 380 V / 50 Hz
Dimensioni esterne (L×P×A): 2005 mm × 1475 mm × 2200 mm

Caratteristiche / Punti tecnici

• Camera di taglio ampliata per grandi fusioni, profili e laminati compositi
• Modalità di taglio multiple (slash, spinta piana, interattivo) compatibili con diverse geometrie di campione
• Opzioni di avanzamento flessibili (continuo, impulsi, oscillante) per un controllo preciso dell’asportazione
• Gamma di taglio ad alta precisione e bassa velocità (0,03–1 mm/s, passo 0,01) per preservare la microstruttura
• Mandrino a frequenza variabile (0–1900 rpm) con motore da 11 kW per operazioni ad alto carico
• Controllo PLC con HMI touch, regolazione automatica velocità, arresto automatico e protezioni multiple
• Taglio interattivo e feedback di corrente intelligente per ridurre scarti e prevenire sovraccarichi
• Ampia memoria parametri per processi ripetibili e programmi complessi di campionamento
• Ingombro adatto a laboratori metalografici e di ricerca sui materiali di fascia alta (~3 m²)
