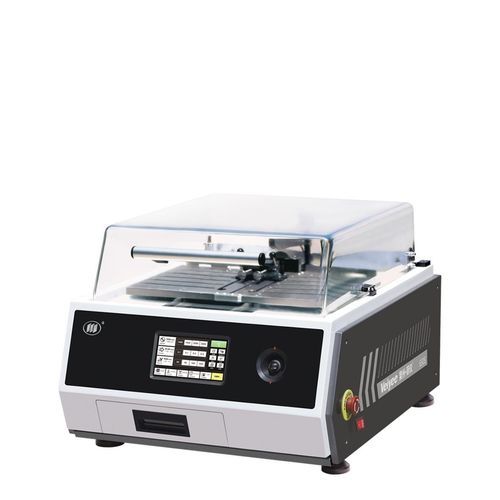

Macchina da taglio a lama iqiege®650S

per ceramicaper metalloper pietra

Panoramica prodotto
La macchina per taglio di precisione IQIEGE650S è progettata per il taglio preciso e senza deformazioni di una vasta gamma di materiali, inclusi metalli, componenti elettronici, materiali ceramici, cristalli, carburi cementati, campioni di roccia e minerali, calcestruzzo, materiali organici e campioni biologici come denti e ossa. Il sistema è dotato di controllo PLC per elevata precisione di posizionamento, ampia gamma di velocità, forte capacità di taglio e un efficiente sistema di raffreddamento a ricircolo. Supporta velocità di avanzamento preimpostabili, un ampio touchscreen da 7 pollici per un'operazione e monitoraggio intuitivi, e il taglio automatico per ridurre l'affaticamento dell'operatore e garantire una preparazione coerente dei campioni. Fornisce monitoraggio in tempo reale e notifiche di allarme durante l'intero processo di taglio e dispone di una camera di taglio spaziosa, ben illuminata e dotata di interblocchi di sicurezza.

Vantaggi del prodotto

• Touchscreen da 7 pollici con controllo manuale/automatico integrato e supporto per otto lingue.
• Il backend supporta più ricette configurabili e lo switching rapido dei parametri di taglio; i parametri usati frequentemente sono regolabili sulla schermata principale e salvabili nelle ricette.
• Velocità di avanzamento regolabile con precisione da 0,01 a 5 mm/s (passo 0,01) con tre impostazioni di velocità fissa preimpostate per selezione rapida.
• Velocità del disco di taglio regolabile con precisione da 500 a 5.000 rpm con tre impostazioni preimpostate; le impostazioni possono essere salvate nelle ricette.
• Impostazione utensile laser per rapido bloccaggio e posizionamento molto preciso dei campioni.
• Funzione di impostazione utensile rapida con un tasto per migliorare l'efficienza del lavoro.
• Supporta taglio a umido e a secco con un sistema di raffreddamento nascosto e a ricircolo efficiente.
• Dotata di più attrezzature di serraggio per tagliare pezzi dalla forma irregolare.
• Modalità automatica/manuale per operazioni di taglio flessibili.
• Quattro modalità di taglio (spinta piana/parallela, impulso, intelligente, manuale) e un sistema a motore servo per prestazioni affidabili. L'Intelligent Cutting regola automaticamente la velocità in base al carico; il taglio a impulso è adatto ai materiali soggetti a bruciature; la modalità manuale utilizza un joystick per il movimento della piattaforma.

Modalità di taglio

• Spinta piana/Taglio parallelo: la piattaforma avanza automaticamente, adatta ai prodotti facilmente lavorabili.
• Taglio a impulso: adatto ai materiali soggetti a bruciature.
• Intelligent Cutting: regola automaticamente la velocità in base al carico di taglio, adatto quando la velocità ottimale è incerta.
• Modalità manuale: la piattaforma avanza tramite joystick, con velocità massima impostata dalla velocità di avanzamento configurata.

Specifiche dettagliate
Velocità di avanzamento: 0,01–5 mm/s (passo: 0,01)
Velocità disco: regolazione rapida a tre velocità costanti da 500 a 5.000 rpm
Corsa massima in Y: 240 mm
Altezza massima di passaggio della lama: 50 mm
Dimensioni del banco: 270 mm × 465 mm (due pezzi impilati fianco a fianco)
Alimentazione del piano: controllo joystick, avanzamento manuale o automatico
Dimensione scanalatura a T: 7 mm × 11 mm
Limite di serraggio - altezza max: 50 mm (il serraggio diventa instabile oltre questa misura)
Limite di serraggio - morsetto rapido (standard): limite di corsa asse Y 130 mm (per pezzi piani)
Limite di serraggio - morsetto verticale (standard): limite di corsa asse Y 255 mm (per pezzi piani)
Potenza motore di taglio: 1,2 kW
Dimensione disco di taglio: 200 × 32 × 1 mm
Impostazione utensile: marcatura con linea laser e posizionamento del piano con un clic
Modalità operative: Parallelo (spinta piana), Impulso, Intelligente, Manuale
Touchscreen: 7 pollici (8 lingue)
Alimentazione: 220 V, 50 Hz
Dimensioni esterne (L×P×A): 720 × 600 × 500 mm

Caratteristiche / specifiche tecniche

• Modello: IQIEGE650S
• Controllo: PLC con controllo manuale/automatico integrato e gestione ricette
• Touchscreen: 7 pollici, multilingua (8 lingue)
• Gamma avanzamento: 0,01–5 mm/s (passo 0,01)
• Velocità lama: 500–5.000 rpm (tre preimpostazioni)
• Corsa Y della piattaforma: 240 mm
• Altezza massima di passaggio della lama: 50 mm
• Piano di lavoro: 270 × 465 mm (due impilati)
• Potenza motore: 1,2 kW
• Disco di taglio: 200 × 32 × 1 mm
• Alimentazione: 220 V, 50 Hz
• Dimensioni complessive (L×P×A): 720 × 600 × 500 mm
• Raffreddamento: sistema di ricircolo (supporta taglio umido e a secco)
• Impostazione utensile: marcatura laser + posizionamento con un clic
• Modalità: spinta piana/parallela, impulso, intelligente (regolazione automatica), manuale (joystick)
