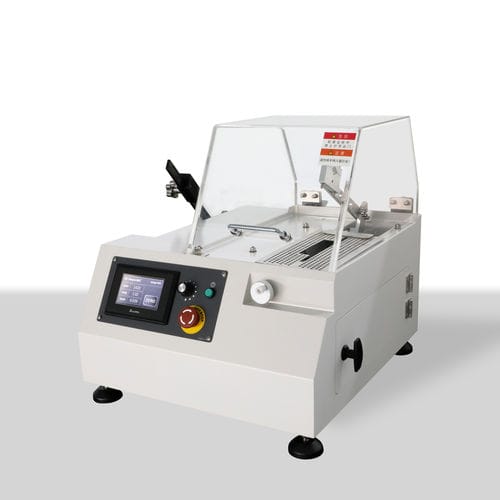

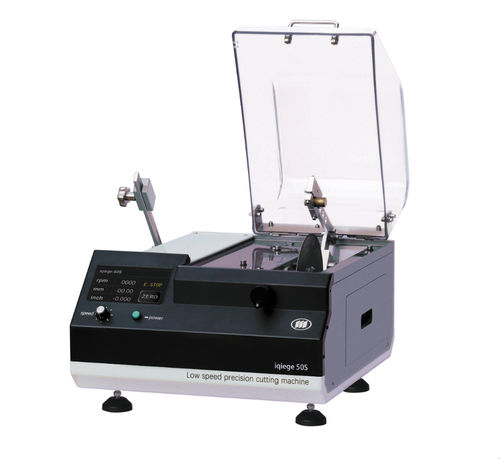

Macchina da taglio a lama rotativa iqiege®50S

di discoda laboratorioa caricamento manuale

Panoramica
La macchina per taglio di precisione a bassa velocità iqiege®50S impiega il controllo tramite motore DC brushless, con struttura compatta, funzionamento affidabile e elevata immunità alle interferenze. Progettata per il taglio di precisione di vari materiali, in particolare cristalli sintetici fragili e di alto valore. Fornita con una morsa standard a singolo serraggio e cinque dispositivi specializzati per il posizionamento angolare ottimale. Un finecorsa consente l'operazione non presidiata; il mandrino garantisce elevata precisione di rotazione, ampia gamma di regolazione della velocità e regolazione fine dell'avanzamento orizzontale. Piattaforma di taglio opzionale disponibile per il taglio a spinta.

Principali parametri tecnici
Capacità massima di taglio: Ø50 mm
Velocità mandrino: 150–2.000 rpm (regolazione continua)
Coppia nominale: 5,8 N·m
Potenza di taglio del mandrino: 0,12 kW
Precisione spostamento asse X: 0,01 mm
Corsa asse X: 40 mm
Disco di taglio: Ø est. 127–177 mm (max 200 mm); Ø int. 12,7 o 25,4 mm; diametro del porta-lama: 50 mm
Pressione di taglio: carico leva 0–700 g
Metodo di taglio: taglio a impatto con arresto automatico al termine
Capacità serbatoio acqua: 1 L
Alimentazione: 220 V (110 V opzionale)
Dimensioni: 595 × 630 × 535 mm
Peso netto: 45 kg
Accessori opzionali: piattaforma di taglio

Schema dei dispositivi di serraggio
Lo schema dei dispositivi di serraggio è disponibile nella pagina prodotto per riferimento, mostrando la morsa standard (singolo serraggio) e i cinque dispositivi specializzati per il posizionamento dei pezzi.

Caratteristiche / specifiche tecniche

• Azionamento e controllo: motore DC brushless per taglio di precisione a bassa velocità con buona immunità alle interferenze.
• Applicazioni: adatta per il taglio preciso di vari materiali, in particolare cristalli sintetici fragili.
• Configurazione dei dispositivi: 1 morsa standard (singolo serraggio) + 5 dispositivi specializzati per posizionamento angolare.
• Funzioni di automazione: finecorsa per taglio non presidiato; arresto automatico a fine taglio.
• Prestazioni mandrino: alta precisione di rotazione, ampia gamma di regolazione della velocità (150–2.000 rpm) e regolazione fine dell'avanzamento orizzontale.
• Compatibilità disco: Ø est. 127–177 mm (max 200 mm); Ø int. 12,7 o 25,4 mm; porta-lama Ø50 mm.
• Avanzamento e pressione: corsa X 40 mm, precisione 0,01 mm; pressione di taglio carico leva 0–700 g.
• Struttura e dimensioni: 595 × 630 × 535 mm, peso netto 45 kg; serbatoio acqua 1 L.
• Opzioni di alimentazione: 220 V standard (110 V su richiesta).
• Accessorio opzionale: piattaforma di taglio per taglio a spinta.
