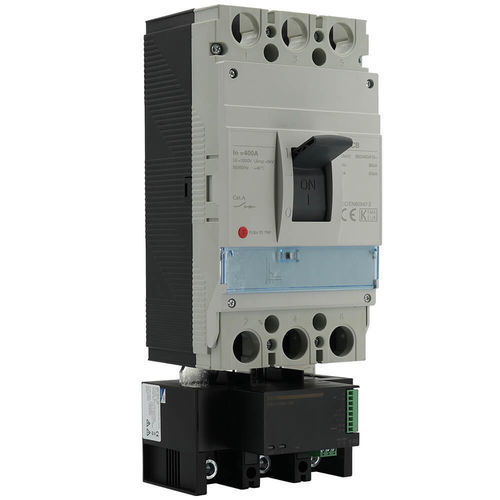

Interruttore automatico in scatola stampata MAD-400A1-DIR

magnetotermiciintelligente

Soluzione di misurazione tutto-in-uno integrata sotto l'interruttore scatolato, la gamma MAD offre vantaggi unici in termini di semplicità di installazione, riduzione dei componenti e rischi di manutenzione: - Misurazioni: L'unità consente un'analisi completa dei circuiti elettrici in trifase o tetrafase: - ➞ Misurazioni istantanee: Tensioni semplici e composte, corrente per fase e neutro, potenza attiva, reattiva, apparente, frequenza, fattore di potenza - ➞ Misurazioni di energia: Attiva e reattiva (positiva e negativa), apparente, reattiva 4 quadranti - ➞ Qualità: Squilibrio di tensione e corrente, tassi di distorsione e contenuto armonico fino al 31º ordine - Precisione: Classe 0.5 per la misurazione dell'energia attiva - Elettrico: Alimentazione ausiliaria 80 … 270 VAC - Integrazione: L'unità si collega direttamente ai terminali di uscita delle 3 fasi dell'interruttore scatolato. Agisce come un'estensione dell'interruttore. Le dimensioni della custodia assicurano una perfetta compatibilità con gli interruttori dei principali produttori, di calibro 400A e 630A. - Comunicazione: Modbus RTU tramite porta RS485 - Ingressi e uscite: L'unità di misurazione è dotata di 2 ingressi digitali e 1 uscita relè programmabile - Controllo del circuito e allarmi: Il relè è programmabile per la soglia minima o massima di corrente, tensione, potenza, squilibrio di fase, ecc., consentendo: - ➞ Protezione dei circuiti elettrici - ➞ Funzioni di allarme in caso di guasto o segnale inappropriato - ➞ Sgancio automatico in caso di sovraccarico - Feedback dello stato dei circuiti elettrici: I 2 ingressi digitali consentono di monitorare lo stato dei circuiti ausiliari o dei dispositivi e di avvisare in caso di guasto o interruzione del circuito - Registrazione dei dati: Gli indici di energia e potenza vengono registrati a una frequenza programmabile (da 1 minuto). I dati possono essere visualizzati tramite software ed esportati in formato .csv - Supervisione: Monitoraggio remoto delle misurazioni tramite Modbus, con software di terze parti o il software gratuito fornito. Per il monitoraggio locale, sono disponibili display integrati opzionali per porte di armadi in due formati, collegati alle unità tramite un unico cavo RJ12 - Riduzione dei costi: - ➞ Risparmio di componenti: Rispetto a un'installazione tradizionale, un'unità di misurazione MAD integrata elimina la necessità di: - Trasformatori di corrente esterni - Interruttori o portafusibili per prese di tensione - Cavi di connessione - ➞ Risparmio di tempo: Installazione più rapida grazie a meno componenti - Riduzione della manutenzione: Il design "tutto-in-uno" evita rischi di guasto su componenti ausiliari, cavi di connessione e punti di connessione - Conformità: CE, RoHS, REACh - Norme applicabili: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Prodotti associati: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cavi RJ12 per collegare il display all'unità di misurazione - Specifiche tecniche: - Misurazione: Trifase/tetrafase, tensioni, correnti, potenza, frequenza, fattore di potenza, energia, armoniche fino al 31º ordine - Precisione: Classe 0.5 per l'energia attiva - Alimentazione ausiliaria: 80–270 VAC - Ingressi/uscite: 2 ingressi digitali, 1 uscita relè programmabile - Comunicazione: Modbus RTU (RS485) - Conformità: CE, RoHS, REACh - Norme: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Calibri di interruttore compatibili: 400A, 630A
