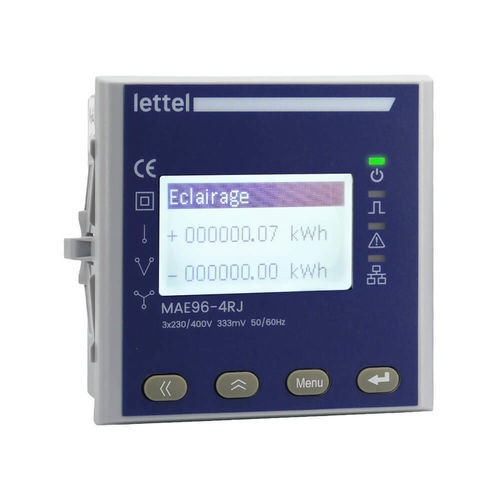

Contatore di energia elettrica trifase MAE96-4RJ

monofaseda montare su pannellomultifunzione

La centrale di misura MAE96-4RJ consente una misurazione completa e precisa di 4 circuiti trifase o 12 monofase. - **Misurazioni:** La centrale misura fino a **12 circuiti monofase** o **4 circuiti trifase o tetra**. **➞ Misurazione della corrente:** tramite trasformatori di corrente Enerclip con connettività RJ12. **➞ Misurazione della tensione:** diretta o tramite trasformatori di tensione. - **Precisione:** Misurazione dell'energia attiva classe 0,5S. - **Elettrico:** Alimentazione ausiliaria 36 … 270 Vca/cc. - **Fisico:** Dimensioni del pannello frontale 96x96mm, da incassare in un ritaglio di 91×91 mm. Display LCD retroilluminato con 4 linee di visualizzazione. - **Comunicazione:** Trasmettitore di impulsi su energia attiva. Modbus RTU su porta RS485. - **Ingressi e uscite:** Il modello MAP4-34RJ-IO-TCP è dotato di 6 ingressi digitali e 1 uscita relè programmabile. - **Multi-misurazione:** Misura le principali grandezze elettriche per un'analisi dettagliata del circuito: energie attive e reattive ┃ importate ed esportate ┃ tensione, corrente ┃ potenze attive ┃ reattive e apparenti ┃ fattore di potenza ┃ frequenza ┃ richieste, ┃ valori estremi ┃ squilibri ┃ armoniche fino al 31° ordine ┃ e altro ancora... - **Controllo dei circuiti e allarmi:** Il relè è programmabile al raggiungimento di soglie minime o massime di corrente, tensione, potenza, squilibrio di fase, consentendo: - di **proteggere** i circuiti elettrici - di eseguire **funzioni di allarme** in caso di guasto o segnale inappropriato - di eseguire **carico automatico** in caso di sovraccarico. - **Feedback dello stato del circuito:** I 6 ingressi digitali consentono di conoscere lo stato dei circuiti o dei dispositivi ausiliari e di avvisare in caso di guasto o interruzione di un circuito. - **Registrazione dei dati:** Gli indici di energia e potenza vengono registrati a una frequenza programmabile in passi di 1 minuto. La capacità di registrazione del centro di misura è di 16.000 righe di dati. I dati registrati possono essere visualizzati dal software ed esportati in formato .csv. - **Compattezza:** Consente l'analisi di 4 circuiti trifase o 12 monofase su un unico dispositivo posizionato sulla porta dell'armadio elettrico. - **Facilità di installazione:** Il collegamento dei CT tramite cavo RJ12 riduce il tempo di cablaggio ed evita errori. I sensori di corrente apribili consentono l'installazione senza scollegare il circuito misurato. - **1 indirizzo Modbus per dispositivo:** Solo 1 indirizzo Modbus per le misurazioni di 4 circuiti trifase o 12 monofase consente di moltiplicare il numero di circuiti misurati per loop RS485. - **Supervisione:** Visualizzazione delle misurazioni su display scorrevole o su software completo fornito gratuitamente. Possibilità di nominare i circuiti per identificare chiaramente i valori misurati. - **Applicazioni:** Il montaggio incassato e la facilità di integrazione lo rendono lo strumento di misura ideale per aggiungere punti di misura per sottocircuiti in armadi elettrici esistenti. Il centro di misura è principalmente impiegato per la conformità ai decreti terziari o Bacs. - **Norme e certificazioni:** CE, RoHS, REACh. - **Prodotti associati:** Centro di misura compatibile con trasformatori di corrente: - CT chiusi: MSC-TCF - CT aperti: MSC-TCO - Anelli Rogowski: MSC-TCR - **Risorse:** - Unità di misura elettrica - Comprendere le perturbazioni armoniche - Problema di energia negativa: diagnosi e soluzioni tecniche - La soluzione Enerclip - **Caratteristiche / Specifiche tecniche:** - Misura fino a 12 circuiti monofase o 4 circuiti trifase - Ingressi CT tramite cavi RJ12 - Comunicazione Modbus RTU su porta RS485 - Uscita relè programmabile - Montaggio incassato 96x96mm (ritaglio 91x91mm) - Display LCD retroilluminato 4 linee - Alimentazione ausiliaria 36 … 270 Vca/cc - Precisione energia attiva classe 0,5S - 6 ingressi digitali - Registrazione fino a 16.000 righe di dati - Conformità: CE, RoHS, REACh
