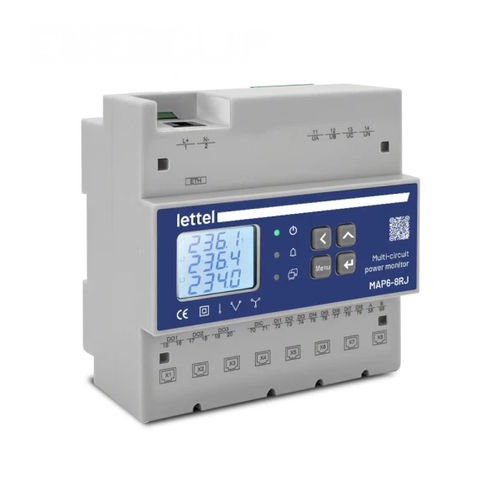

Contatore di energia elettrica monofase MAP6-8RJ series

trifasesu guida DINcon display LCD

Descrizione
Le centrali di misura MAP6-8RJ consentono una misurazione completa e precisa di 8 circuiti trifase o 24 monofase. Visualizzazione delle misure su display integrato o tramite software fornito. Ingressi di corrente tramite connettori RJ12 tipo Enerclip.

Caratteristiche

• Elettriche: Misura fino a 24 circuiti monofase o 8 circuiti trifase con o senza neutro; alimentazione ausiliaria 80 … 270 VAC; collegamento indiretto tramite trasformatori di corrente Enerclip (RJ12) e/o trasformatori di tensione.
• Fisiche: Montaggio su guida DIN; involucro larghezza 6 moduli (108 mm).
• Comunicazione (a seconda delle versioni): RS485 Modbus; Ethernet TCP/IP; LoRa; emettitori di impulsi.
• Precisione: Classe 0,5S per l’energia attiva.
• Multi-misura: Energie attive e reattive (importate/esportate); tensione; corrente; potenze (attiva, reattiva, apparente); fattore di potenza; frequenza; richieste; valori estremi e squilibri; armoniche fino all’ordine 31.

Funzionalità

• Applicazioni: Monitoraggio e supervisione delle reti elettriche in ambito industriale e terziario; gestione energetica; rilevamento anomalie; attivazione allarmi; controllo degli impianti e ottimizzazione energetica.
• Supervisione: Ridenominazione dei circuiti; display scorrevole integrato; software fornito per visualizzazione centralizzata; scelta della sequenza di fase U/I; ingressi digitali e uscite relè programmabili.
• Generali: Allarmi programmabili; ridenominazione dei circuiti; scelta sequenza U/I; 8 ingressi digitali; 3 uscite relè programmabili.

Prodotti correlati ed estensioni

• Moduli aggiuntivi MMC2-R per funzioni complementari (es. comunicazioni LoRa, GPRS, NB‑IoT, uscite relè).
• Compatibile con trasformatori di corrente chiusi e aperti e bobine Rogowski (es. MSC-TCF, MSC-TCO, MSC-TCR).
• Può essere associato a un gateway radio (es. MGLW868) per scambi LoRaWAN.

Varianti e codici ordine
Codice ordine | Comunicazione | In magazzino
MAP6-8RJ | RS485 Modbus RTU | instock
MAP6-8RJ-TCP | RS485 Modbus RTU e Modbus TCP/IP | instock
MAP6-8RJ-L | RS485 Modbus RTU e LoRa | instock

Risorse
Documenti di presentazione disponibili: Brochure gamma Enerclip (pdf, 9.3 MB).

Specifiche tecniche

• Misura: fino a 24 circuiti monofase o 8 trifase
• Alimentazione ausiliaria: 80 … 270 VAC
• Collegamento corrente: trasformatori Enerclip (RJ12) e trasformatori di tensione
• Montaggio: guida DIN
• Involucro: larghezza 6 moduli (108 mm)
• Comunicazioni: RS485 Modbus RTU; Modbus TCP/IP (versione TCP); LoRa (versione L)
• Display: display scorrevole integrato
• I/O: 8 ingressi digitali; 3 uscite relè programmabili
• Precisione: classe 0,5S per energia attiva
• Grandezze misurate: energie attive/reattive, tensione, corrente, potenze, fattore di potenza, frequenza, richieste, valori estremi, squilibri
• Armoniche: fino all’ordine 31
• Conformità: CE, RoHS, REACh
