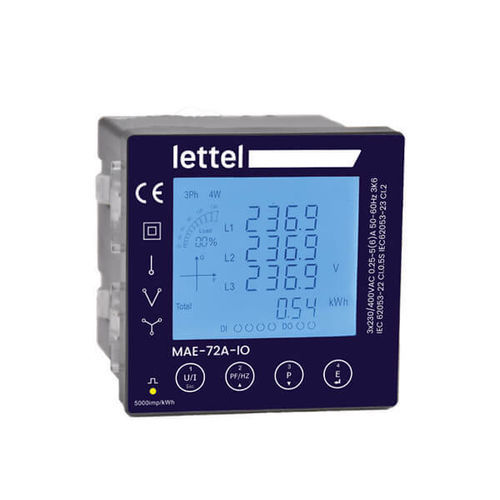

Contatore di energia elettrica MAE-72V/A series

Il MAE-72 è un analizzatore di rete che misura le principali grandezze elettriche di un circuito trifase. I dati possono essere visualizzati localmente sul display LCD o a distanza tramite comunicazione Modbus. Il suo formato compatto di 72x72 mm e l'associazione con bobine Rogowski facilitano la sua integrazione in un quadro elettrico. - **Caratteristiche Elettriche:** - Misurazione di reti monofase, trifase o tetrafase. - Alimentazione ausiliaria 85-270V AC. - A seconda del modello, possibile associazione con bobine Rogowski (segnale mV) o trasformatori di corrente secondari 1A o 5A. - Precisione 0.5S per energia attiva e 0.2 per misurazioni istantanee. - **Comunicazione:** - Porta RS485 Modbus completamente programmabile. - Uscite relè utilizzabili come emettitori di impulsi. - **Ingressi e Uscite:** - 4 ingressi digitali e 2 uscite relè. - **Caratteristiche Fisiche:** - Montaggio a incasso su porta di armadio o pannello elettrico (taglio 68x68 mm). - Dimensioni della cassa: 72x72 mm, profondità 68 mm. - Display LCD retroilluminato. - Connessione su terminali a vite estraibili. - **Dati Misurati:** - Misurazioni istantanee: tensioni semplici e composte, frequenza, corrente per fase e neutro, potenze PQS, potenze fondamentali V/A/P/Q/S, fattore di potenza per fase e totale. - Energie: attiva, reattiva, apparente, importate ed esportate, per fase e totali. - Qualità della rete: tassi di distorsione armonica di tensione e corrente, armoniche individuali fino al 31° ordine. - Registrazioni: richieste, valori estremi. - **Controllo dei Circuiti e Allarmi:** - 2 relè programmabili su soglie minime/massime di corrente, tensione, potenza, squilibrio tra fasi, ecc. - Funzioni: allerta in caso di segnale elettrico anomalo, protezione dei circuiti, allarmi in caso di guasto, disconnessione automatica in caso di sovraccarico. - **Feedback dello Stato dei Circuiti Elettrici:** - 4 ingressi digitali per conoscere lo stato dei circuiti o dispositivi ausiliari e allertare in caso di guasto o interruzione. - **Vantaggi:** - Integrazione facile grazie alle bobine Rogowski MSC-TCR: apertura, flessibili, ideali per spazi ristretti o armadi esistenti. - Precisione eccellente e lineare su tutta la scala. - Sicurezza aumentata: nessun riscaldamento o sovraccarico possibile. - Manutenzione facilitata: possibilità di scollegare il secondario sotto carico completo. - **Uso:** - Visualizzazione locale su schermo LCD a 4 righe e grafici a barre, o a distanza tramite Modbus RTU. - **Applicazioni:** - Adatto per applicazioni eoliche o fotovoltaiche grazie agli indici distinti per l'energia importata (consumata) ed esportata (prodotta). - **Precisione:** - 0.5% per energia attiva e 0.2% per misurazioni istantanee. - **Norme e Certificazioni:** - Conformità: CE, RoHS, REACh. - Norme applicabili: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - **Trasformatori di Corrente Compatibili:** - Modelli di bobine Rogowski MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Trasformatori di corrente con secondario 1A e 5A. - **Varianti e Codici d'Ordine:** - Codice d'Ordine | Sensori di Corrente Associati | Prodotto in Stock - MAE-72V-IO | Bobine Rogowski /mV | in stock - MAE-72A-IO | Trasformatore di Corrente /1A e /5A | in stock - **Documenti Disponibili:** - Presentazione della gamma Enerliz (PDF) - Catalogo generale (PDF) - Manuale di installazione, programmazione e uso (PDF) - Tabella dei registri Modbus (PDF) - **Specifiche Tecniche:** - Formato compatto 72x72 mm - Display LCD retroilluminato - Ingressi digitali: 4 - Uscite relè: 2 - Comunicazione: RS485 Modbus - Alimentazione: 85-270V AC - Precisione: 0.5% energia attiva, 0.2% misurazioni istantanee - Montaggio a incasso (taglio 68x68 mm) - Conformità: CE, RoHS, REACh - Norme: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
