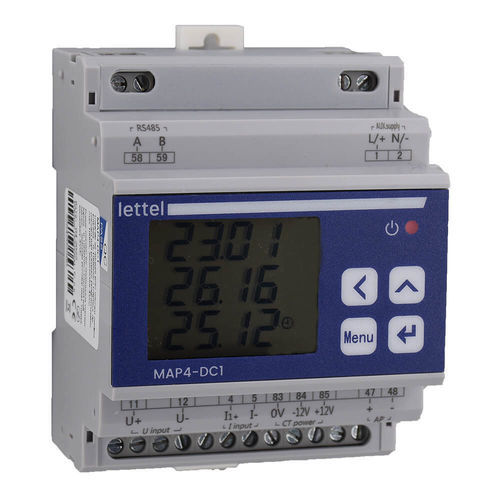

Apparecchio di misura della potenza contatore di energia MAP4-DC1 series

di potenza attivaDCdigitale

Il misuratore MAP4-DC1 misura e visualizza le principali quantità elettriche di un circuito DC. - Elettrico: - Misurazione di un circuito DC. - Alimentazione ausiliaria 80 … 270 VAC. - Ingresso di tensione: diretto fino a 1000 VDC max. - Ingresso di corrente per sensore di corrente ad effetto Hall con secondario 4VDC. - Uscita integrata 12VDC per alimentare il sensore di corrente ad effetto Hall. - Fisico: - Montaggio su guida DIN, alloggiamento largo 4 moduli. - Comunicazione: - Emettitori di impulsi su energia attiva. - Porta Modbus completamente programmabile (parità, velocità, frame). - Un ingresso digitale. - Multi-misurazione: - Misurazione delle principali quantità elettriche per un'analisi dettagliata del circuito: - Energia attiva fino a 4 tariffe con registrazione degli indici mensili per gli ultimi 12 mesi e giornaliera per gli ultimi 10 giorni - Tensione - Corrente - Potenza attiva - Richieste - Valori estremi - Vantaggi: - Registrazione dell'energia attiva: Gli ultimi tre mesi visibili sul display. Gli ultimi dodici mesi e gli ultimi 10 giorni visibili tramite Modbus. - Precisione: Classe 1% per energia attiva e 0,5% per misurazioni istantanee. - Norme e Certificazioni: - Conformità: CE, RoHS, REACh. - Norme applicabili: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 - Prodotti Associati: - Moduli aggiuntivi: I moduli MMC2 si agganciano al lato del centro e aggiungono funzionalità come comunicazione Lora o uscite relè e ingressi digitali. - Sensori di corrente: Misurazione ad effetto Hall o shunt. Vedere la sezione trasformatore di corrente. - Sensori di corrente ad effetto Hall compatibili: - Sensore di corrente ad effetto Hall aperto MTCCO - Sensore di corrente ad effetto Hall chiuso MTCCF - Varianti e codici d'ordine: - Il centro di misurazione è offerto con ingresso 4VDC per sensore ad effetto Hall o 75mV per misurazione shunt. - Codice d'ordine: MAP4-DC1-4V, Ingresso di corrente: 4V – Sensore ad effetto Hall, Prodotto in stock: In stock - Codice d'ordine: MAP4-DC1-75MV, Ingresso di corrente: 75mV – Shunt, Prodotto in stock: In stock - Caratteristiche tecniche / specifiche: - Misura e visualizza le principali quantità elettriche di un circuito DC - Alimentazione ausiliaria: 80–270 VAC - Ingresso di tensione: diretto fino a 1000 VDC max - Ingresso di corrente: sensore ad effetto Hall (4VDC) o shunt (75mV) - Uscita integrata 12VDC per sensore ad effetto Hall - Montaggio su guida DIN, larghezza di 4 moduli - Uscita di impulso per energia attiva - Porta Modbus completamente programmabile - Un ingresso digitale - Misurazione e archiviazione dell'energia multi-tariffa - Precisione: 1% per energia attiva, 0,5% per valori istantanei - Conformità: CE, RoHS, REACh - Norme: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
