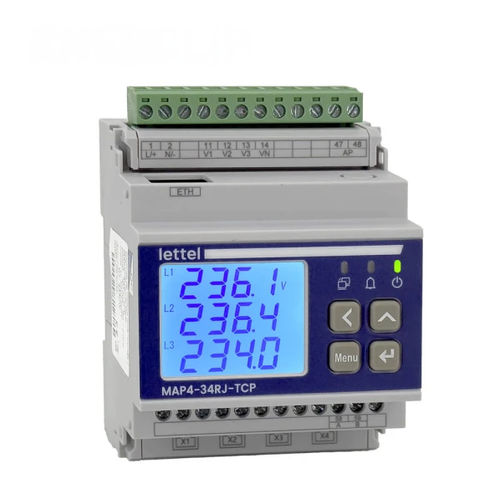

Apparecchio di misura della potenza contatore di energia MAP4-34RJ-TCP

multimetrocon misure di potenza e armonichefrequenzimetro

Le unità di misura MAP4-34RJ-TCP consentono una misurazione completa e precisa di 4 circuiti trifase o 12 circuiti monofase. - Misurazioni: L'unità può misurare fino a 12 circuiti monofase o 4 circuiti trifase o tetra. ➞ Misurazione della corrente: tramite trasformatori di corrente Enerclip con connettori RJ12. ➞ Misurazione della tensione: diretta o tramite trasformatori di tensione. - Precisione: Misurazione dell'energia attiva classe 0.5S. - Elettrico: Alimentazione ausiliaria 80 … 270 VAC. - Fisico: Custodia larga 70 mm (4 moduli), montabile su guida DIN. Display LCD retroilluminato con 3 linee di visualizzazione. Connessione tramite porte RJ12 o terminali a vite rimovibili. - Comunicazione: Emettitore di impulsi su energia attiva. Modbus TCP/IP tramite porta Ethernet RJ45. Modbus RTU tramite porta RS485. - Ingressi e uscite: Il modello MAP4-34RJ-IO-TCP è dotato di 4 ingressi digitali e 2 uscite relè programmabili. - Multi-misurazione: Misurazione delle principali quantità elettriche per un'analisi dettagliata dei circuiti: energie attive e reattive ┃ importate ed esportate ┃ tensione, corrente ┃ potenze attive, reattive e apparenti ┃ fattore di potenza ┃ frequenza ┃ richieste, ┃ valori estremi ┃ squilibri ┃ armoniche fino al 31° ordine ┃ e altro ancora… - Controllo dei circuiti e allarmi: I 2 relè del modello MAP4-34RJ-IO-TCP sono programmabili per soglie minime o massime di corrente, tensione, potenza, squilibrio di fase, ecc., consentendo: ➞ di proteggere i circuiti elettrici ➞ di eseguire funzioni di allarme in caso di guasto o segnale inappropriato ➞ di eseguire lo sgancio automatico in caso di sovraccarico. - Segnalazione dello stato dei circuiti elettrici: I 4 ingressi digitali del modello MAP4-34RJ-IO-TCP consentono di monitorare lo stato dei circuiti o dispositivi ausiliari e di avvisare in caso di guasto o interruzione del circuito. - Registrazione dei dati: Gli indici di energia e potenza vengono registrati a una frequenza programmabile in passi di 1 minuto. La capacità di registrazione dell'unità è di 16.000 righe di dati. I dati registrati possono essere visualizzati tramite software ed esportati in formato .csv. - Compattezza: Consente l'analisi di 4 circuiti trifase o 12 circuiti monofase su un unico dispositivo con una larghezza di 4 moduli. - Facilità di installazione: Il collegamento dei TC tramite cavo RJ12 riduce il tempo di cablaggio ed elimina il rischio di errore. I sensori di corrente apribili consentono l'installazione senza scollegare il circuito misurato. - Un indirizzo Modbus per dispositivo: Un unico indirizzo Modbus per le misurazioni di 4 circuiti trifase o 12 circuiti monofase consente di moltiplicare il numero di circuiti misurati per loop RS485. - Supervisione: Visualizzazione delle misurazioni su display scorrevole o tramite software completo fornito gratuitamente. - Applicazioni: La custodia compatta e l'integrazione facile lo rendono lo strumento di misura ideale per aggiungere punti di misura per circuiti derivati nei quadri elettrici esistenti. L'unità di misura MAP4-34RJ è principalmente impiegata per la conformità ai decreti terziari o BACS. - Conformità: CE, RoHS, REACh. - Trasformatori di corrente compatibili: - TC chiusi: MSC-TCF - TC aperti: MSC-TCO - Bobine Rogowski: MSC-TCR - Caratteristiche tecniche / specifiche: - Misura fino a 12 circuiti monofase o 4 circuiti trifase - Misurazione della corrente tramite TC Enerclip con connettori RJ12 - Misurazione della tensione diretta o tramite VT - Misurazione dell'energia attiva classe 0.5S - Alimentazione ausiliaria: 80–270 VAC - Custodia larga 70 mm (4 moduli), montaggio su guida DIN - Display LCD retroilluminato, 3 linee - Connessioni RJ12 o terminali a vite rimovibili - Uscita di impulso su energia attiva - Modbus TCP/IP (RJ45), Modbus RTU (RS485) - MAP4-34RJ-IO-TCP: 4 ingressi digitali, 2 uscite relè programmabili - Registrazione dei dati: fino a 16.000 righe, esportabile in .csv - Conformità: CE, RoHS, REACh
