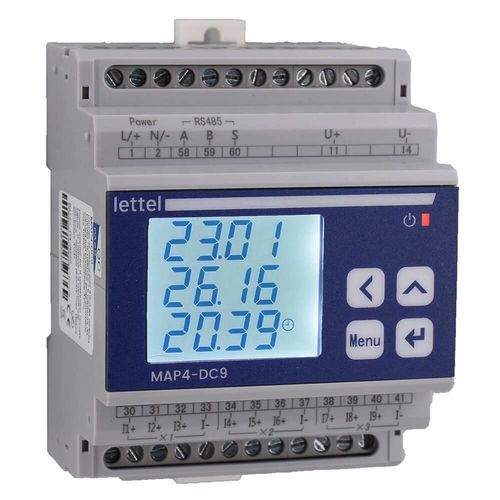

Apparecchio di misura della potenza contatore di energia MAP4-DC9

multimetrodi potenza attivamulticircuito

Unità di misura modulare MAP4-DC9 per 9 circuiti DC Dettagli del prodotto: - L'unità di misura MAP4-DC9 consente la misurazione di fino a 9 circuiti DC. Caratteristiche: - Elettrico: Misurazione di 1 a 9 circuiti DC. Alimentazione ausiliaria: 80 … 270 VAC. Ingresso di tensione: diretto fino a 1000 VDC max. Ingresso di corrente: 4VDC per sensori di corrente ad effetto Hall. - Fisico: Montaggio su guida DIN, alloggiamento largo 4 moduli. - Comunicazione: Porta Modbus completamente programmabile (parità, velocità, frame). Funzionalità: - Multi-misura: Misura le principali quantità elettriche per un'analisi dettagliata dei circuiti misurati: - Energia attiva - Tensione - Corrente - Potenza attiva - Domande - Valori estremi - Registrazione: Indici mensili delle energie attive per gli ultimi 6 mesi, giorno corrente e precedente. Dati recuperabili tramite comunicazione Modbus. Vantaggi: - Precisione: Classe 1% per energia attiva e 0,5% per misurazioni istantanee. - Funzione registratore: Per applicazioni di registrazione periodica dei dati. - Multi-circuito: Misura fino a 9 circuiti, espandibile a 21 circuiti aggiungendo il modulo aggiuntivo MAP4-DC12. Norme e Certificazioni: - Conformità: CE, RoHS, REACh. - Norme applicabili: IEC 61000-4-2/-3/-4/-5/-6/-8/-11 Prodotti Associati: - Moduli aggiuntivi: I moduli si agganciano al lato dell'unità e aggiungono funzionalità: - Moduli MMC2: Comunicazione Lora o uscite relè e ingressi digitali. - Modulo MM4-DC12: misurazione di 12 circuiti DC aggiuntivi, per un totale di 21 circuiti. - Sensori di corrente: Misurazione ad effetto Hall o shunt. Vedi sezione trasformatori di corrente. - Sensori di corrente ad effetto Hall compatibili: - Sensore di corrente aperto MTCCO - Sensore di corrente chiuso MTCCF - Modulo aggiuntivo: - Il modulo MM4-DC12 consente la misurazione di 12 circuiti aggiuntivi. Specifiche tecniche: - Misura fino a 9 circuiti DC (espandibile a 21 con modulo aggiuntivo) - Alimentazione ausiliaria: 80–270 VAC - Ingresso di tensione: diretto fino a 1000 VDC - Ingresso di corrente: 4VDC per sensori ad effetto Hall - Montaggio su guida DIN, larghezza di 4 moduli - Porta Modbus completamente programmabile - Precisione: 1% (energia attiva), 0,5% (istantanea) - Conformità: CE, RoHS, REACh - Norme: IEC 61000-4-2/-3/-4/-5/-6/-8/-11
