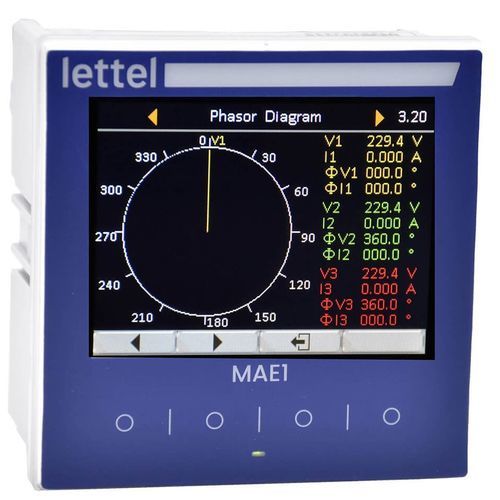

Centrale di misura digitale MAE-1 series

L'unità di misura MAE-1 è uno strumento ad alte prestazioni per un'analisi precisa e completa di un circuito elettrico: - **Elettrico:** - Due versioni disponibili: - Alimentazione ausiliaria 80 ... 270 VAC - Alimentazione ausiliaria 24 VDC - Unità di misura per reti monofase, trifase o a quattro fili. - Connessione indiretta su trasformatori di corrente con secondario 1A o 5A, e/o trasformatori di tensione. - Precisione di misura dell'energia attiva classe 0.2S. - **Fisico:** - Montaggio a incasso in taglio 91×91 mm. Dimensioni della cassa 96×96, profondità 52.8 mm. - Display TFT a colori. - Pannello frontale IP65. - **Comunicazione:** - 1 trasmettitore di impulsi configurabile. - Porta Modbus completamente programmabile (parità, velocità, frame). - **Ingressi e uscite relè:** - 2 ingressi digitali. - 2 uscite relè. - **Multimisura:** Misura una moltitudine di grandezze elettriche per un'analisi completa e precisa del circuito: - Energie attive e reattive, importate ed esportate - Tensione - Corrente - Potenze attive, reattive e apparenti - Fattore di potenza - Frequenza - Richieste - Valori estremi - Squilibri - Armoniche fino al 63° ordine - E molti altri... - **Registrazione dei dati:** L'unità di misura registra tutti i dati misurati e gli eventi: - Registrazione e timestamping delle microinterruzioni - Evoluzione delle curve di carico - Gestione del dispositivo - Allarmi di soglia minima o massima Questi dati possono essere visualizzati utilizzando il software gratuito fornito ed esportati in formato .csv. - **Controllo dei circuiti e allarmi:** I 2 relè sono programmabili per soglie minime o massime di corrente, tensione, potenza, squilibrio di fase, permettendo: - Allertare in caso di segnale elettrico anomalo - Proteggere i circuiti elettrici - Eseguire funzioni di allarme in caso di guasto o segnale inappropriato - Eseguire il distacco automatico in caso di sovraccarico. - **Feedback dello stato del circuito elettrico:** I 4 ingressi digitali permettono di conoscere lo stato dei circuiti o dei dispositivi ausiliari e di allertare in caso di guasto o interruzione del circuito. - **Moduli aggiuntivi:** Possibilità di installare fino a 4 moduli Max sul retro della cassa, per aggiungere funzionalità aggiuntive di comunicazione, misura o gestione. - **Interfaccia ergonomica:** Il display TFT a colori assicura la presentazione dei dati sotto forma di diagrammi o grafici vettoriali. La navigazione è intuitiva grazie a sottomenu chiaramente identificabili. - **Supervisione remota:** Un software completo è fornito con l'unità di misura, permettendo la consultazione dei dati e il controllo delle uscite relè da un computer. - **Alta precisione:** Classe 0.2S per l'energia attiva e 0.2% per le misure istantanee. - **Conformità:** CE, RoHS, REACh. - **Standard applicabili:** IEC61000-4, IEC61010-1, IEC62053-23, classe 2, IEC62053-22, classe 0.2S. - **Prodotti associati:** - Moduli di comunicazione FM - Altre funzioni - Trasformatori di corrente compatibili - **Risorse:** - Unità di misura elettrica - Comprendere le perturbazioni armoniche - Problema di energia negativa: diagnosi e soluzioni tecniche - Articolo: Unità di misura MAE1 **Caratteristiche / Specifiche tecniche:** - Alimentazione ausiliaria: 80 ... 270 VAC o 24 VDC - Rete: monofase, trifase o a quattro fili - Connessione: trasformatori di corrente 1A o 5A - Precisione energia attiva: classe 0.2S - Display: TFT a colori - Pannello frontale: IP65 - Ingressi digitali: 2 - Uscite relè: 2 - Comunicazione: Modbus programmabile - Dimensioni: 96×96 mm, profondità 52.8 mm - Montaggio: a incasso, taglio 91×91 mm - Conformità: CE, RoHS, REACh - Standard: IEC61000-4, IEC61010-1, IEC62053-23, IEC62053-22
