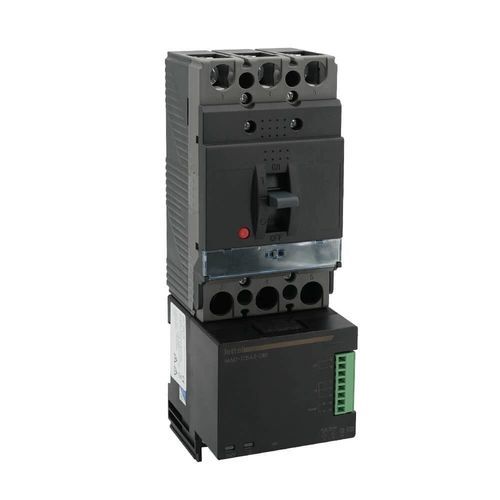

Interruttore automatico in scatola stampata MAD series

magnetotermicidi correntedi fase

Soluzione di misurazione tutto-in-uno integrata sotto l'interruttore scatolato, la gamma MAD offre vantaggi unici in termini di semplicità di installazione, riduzione dei componenti e rischi di manutenzione: - Misurazioni: L'unità consente un'analisi completa di un circuito elettrico in trifase o tetrafase: - Misurazioni istantanee: Tensioni semplici e composte, corrente per fase e neutro, potenza attiva, reattiva, apparente, frequenza, fattore di potenza - Misurazioni di energia: Attiva e reattiva (positiva e negativa), apparente, reattiva a 4 quadranti - Qualità: Squilibri U e I, tassi di distorsione e contenuto armonico U e I fino al 31° ordine - Precisione: Classe di misurazione dell'energia attiva 0.5 - Elettrico: Alimentazione ausiliaria 80 … 270 VAC - Integrazione: L'involucro si collega direttamente ai terminali di uscita delle 3 fasi dell'interruttore scatolato. Funziona come un'estensione dell'interruttore. Le dimensioni dell'involucro consentono una perfetta compatibilità con gli interruttori dei principali produttori di 63A, 125A, 160A e 250A. - Comunicazione: Modbus RTU tramite porta RS485 - Ingressi e uscite: L'unità di misurazione è dotata di 2 ingressi digitali e 1 uscita relè programmabile - Controllo del circuito e allarmi: Il relè è programmabile al raggiungimento di soglie minime o massime di corrente, tensione, potenza, squilibrio di fase, ecc., consentendo: - di proteggere i circuiti elettrici - di eseguire funzioni di allarme in caso di guasto o segnale inappropriato - di eseguire un distacco automatico in caso di sovraccarico - Feedback dello stato dei circuiti elettrici: I 2 ingressi digitali consentono di monitorare lo stato dei circuiti o dispositivi ausiliari e di avvisare in caso di guasto o interruzione del circuito - Registrazione dei dati: Gli indici di energia e potenza sono registrati a una frequenza programmabile in passi di 1 minuto. I dati registrati possono essere visualizzati tramite software ed esportati in formato .csv - Supervisione: Consultazione remota delle misurazioni tramite Modbus, su software di terze parti o il software gratuito fornito. Per una consultazione locale, sono disponibili come opzione display a incasso per porte di armadi. Offerti in 2 formati diversi, si collegano alle unità tramite un unico cavo RJ12 - Riduzione dei costi: - Risparmio di componenti: Rispetto a un'installazione tradizionale, un'unità di misurazione MAD integrata elimina la necessità di: - Trasformatori di corrente esterni - Interruttori o portafusibili per proteggere i punti di tensione - Cavi di connessione - Risparmio di tempo: Installazione più rapida grazie a meno componenti - Riduzione della manutenzione: Il design "tutto-in-uno" evita i rischi di guasto sui componenti ausiliari, i cavi di connessione e i punti di connessione - Conformità: CE, RoHS, REACh - Norme applicabili: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Prodotti associati: Compatibile con: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cavi RJ12 per collegare il display all'unità di misurazione - Caratteristiche tecniche / specifiche: - Unità di misurazione integrata per interruttore scatolato - Intervalli di corrente: 63A, 125A, 160A, 250A - Alimentazione ausiliaria: 80–270 VAC - Comunicazione: Modbus RTU (RS485) - 2 ingressi digitali, 1 uscita relè programmabile - Classe di misurazione dell'energia attiva: 0.5 - Conformità: CE, RoHS, REACh - Norme: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
