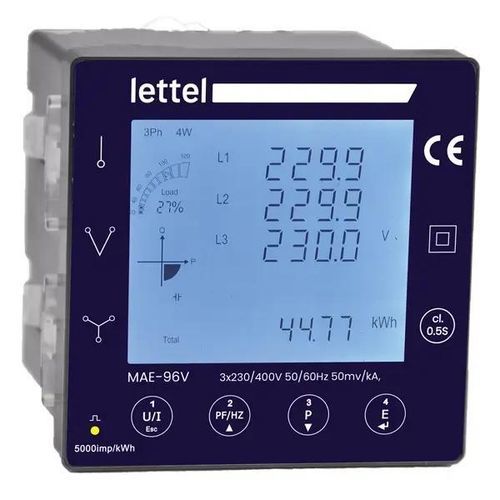

Apparecchio di misura della potenza con misure di potenza e armoniche MAE-96 series

contatore di energiamultimetrodi potenza reattiva

Unità di misura a incasso per bobine Rogowski o TC 1/5A. Le unità MAE-96 misurano le principali quantità elettriche di un circuito trifase. I dati possono essere visualizzati localmente sul display LCD o in remoto tramite comunicazione Modbus. La combinazione di bobine Rogowski con l'unità MAE-96V facilita l'integrazione in quadri di distribuzione ad alta potenza. - Elettrico: L'unità MAE-96x misura reti monofase, trifase con o senza neutro. Alimentazione ausiliaria 85-270V AC. A seconda del modello, l'unità di misura può essere associata a bobine Rogowski (segnale mV) o trasformatori di corrente con secondario 1A o 5A. Precisione: 0,5% per energia attiva e 0,2% per misurazioni istantanee. - Comunicazione: 2 emettitori di impulsi completamente programmabili e porta Modbus RS485. - Fisico: L'unità di misura MAE-96 è montata a incasso su una porta di armadio o pannello elettrico, in un ritaglio di 92×92 mm. Dimensioni della cassa: 96×96 mm, profondità 70,7 mm. Display LCD retroilluminato. Connessione tramite terminali a vite innestabili. - Dati misurati: L'unità di misura misura e visualizza i seguenti dati elettrici: – Misurazioni istantanee: tensioni fase-neutro e fase-fase, frequenza, corrente per fase e neutro, potenze PQS, potenze fondamentali V/A/P/Q/S, fattore di potenza per fase e totale. – Energie: attiva, reattiva, apparente, importata ed esportata, per fase e totale. – Qualità della rete: distorsione armonica totale di tensione e corrente, armoniche individuali fino al 31° ordine. – Registrazioni: richieste, valori estremi. - Integrazione: L'unità di misura MAE-96V consente la connessione di sensori di corrente Rogowski (modelli MSC-TCR), offrendo i seguenti vantaggi: – Apertura e flessibilità, le bobine Rogowski sono ideali per l'integrazione in spazi ristretti o per il retrofit in armadi esistenti. – Precisione eccellente e lineare su tutta la gamma. – Maggiore sicurezza: nessun riscaldamento o sovraccarico possibile. – Manutenzione più facile: possibilità di scollegare il secondario sotto carico completo. - Uso: Visualizzazione delle misurazioni localmente su un grande schermo LCD con 4 linee di dati e grafici a barre, o in remoto tramite comunicazione Modbus RTU. - Applicazioni: Adatto per applicazioni eoliche o fotovoltaiche grazie a indici separati per energia importata (consumata) ed esportata (prodotta). - Precisione: 0,5% per energia attiva e 0,2% per misurazioni istantanee. - Conformità: CE, RoHS, REACh. - Norme applicabili: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003. - Trasformatori di corrente compatibili: - Unità di misura MAE-96V con bobine Rogowski: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. - Analizzatore MAE-96A con trasformatori di corrente secondari 1A e 5A. - Varianti e codici d'ordine: Codice d'ordine | Sensori di corrente associati | Prodotto in stock MAE-96V | Bobine Rogowski /mV | in stock MAE-96A | Trasformatore di corrente /1A e /5A | in stock - Specifiche tecniche: - Unità di misura a incasso per bobine Rogowski o TC 1/5A - Misura reti monofase e trifase con o senza neutro - Alimentazione ausiliaria: 85-270V AC - Precisione: 0,5% (energia attiva), 0,2% (istantanea) - Comunicazione Modbus RS485, 2 uscite di impulsi programmabili - Display LCD retroilluminato, visualizzazione dati su 4 linee con grafici a barre - Ritaglio del pannello: 92×92 mm, cassa: 96×96 mm, profondità: 70,7 mm - Terminali a vite innestabili - Conformità: CE, RoHS, REACh - Norme: IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003
