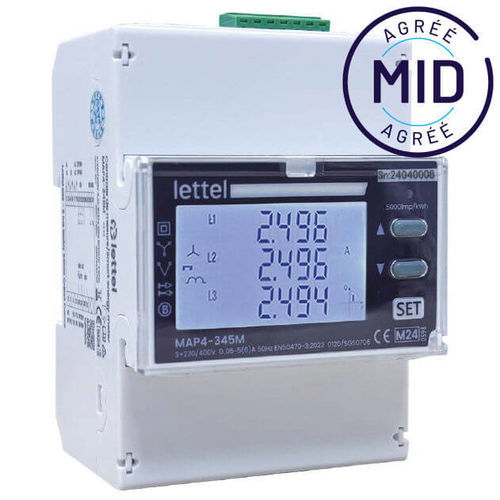

Contatore di energia elettrica monofase MAP4-345M

trifasesu guida DINModbus

Con oltre 300 variabili elettriche misurate, funzionalità estese e certificazione MID, il centro di misurazione MAP4-345M è adatto per la maggior parte delle applicazioni di monitoraggio del consumo e della qualità dell'energia. - Elettrico: - Misurazione di reti monofase, trifase o quadrifase. - Il centro di misurazione è autoalimentato tramite i terminali di tensione del circuito misurato. - Misurazione della corrente tramite trasformatori di corrente secondari da 5A e/o misurazione della tensione. - Precisione di misurazione: - Potenze ed energie attive e reattive: 1% - Tensione e corrente: 0,5% - Frequenza: 0,2% - Installazione: - Montaggio su guida DIN, custodia larga 4 moduli. - Un accessorio opzionale consente il montaggio a filo in un ritaglio di 92 x 92 mm. - Display: - Il centro di misurazione è dotato di un ampio display retroilluminato. I dati sono chiaramente visualizzati su più linee. - Comunicazione: - Emettitori di impulsi sull'energia attiva. - Porta Modbus RS485 completamente programmabile (parità, velocità, frame). - Dati misurati: - Variabili elettriche misurate per fase e totale: - Energie attive (kWh) e reattive (kvarh), importate ed esportate in tariffa duale - Tensioni semplici e composte (V) - Corrente (A) - Potenze attive (kW) e reattive (kvar) - Fattore di potenza - Frequenza - Domande P e I - Valori estremi - Medie - Armoniche U e I fino al 41° ordine - … - Funzioni: - Registrazione della curva di carico per monitorare le tendenze di consumo. Questa funzione consente di identificare i periodi di consumo massimo sul circuito. - Misurazione dell'energia importata ed esportata per applicazioni come la produzione di elettricità (fotovoltaico, turbine eoliche). - Misurazione a tariffa duale tramite contatto esterno per misurare le ore di punta e non di punta o per misurare distintamente l'energia fornita da due fonti diverse, ad esempio, una fonte principale (fornitura Enedis) e una fonte secondaria (generatore o pannello fotovoltaico). - Certificazione MID per applicazioni di fatturazione energetica. - Uscita relè commutabile tramite Modbus per controllare a distanza i circuiti elettrici. - 2 emettitori di impulsi, uno dei quali è programmabile per esportare le misurazioni dell'energia. - Comunicazione Modbus RTU per caricare i dati su un sistema di gestione centralizzato (BMS o GTC), soddisfacendo i requisiti dei decreti Tertiary e Bacs. - Vantaggi: - Integrazione: Custodia compatta per montaggio su guida DIN in un quadro elettrico e possibilità di montaggio a filo su una porta dell'armadio utilizzando la staffa di montaggio opzionale. - Certificazione MID: Il contatore è approvato per la rifatturazione legale dell'energia. - Norme e Certificazioni: - MID, CE, RoHS, REACh. - Compatibile con: - Trasformatori di corrente /5A - Specifiche tecniche / Caratteristiche: - Misura oltre 300 variabili elettriche - Autoalimentato tramite terminali di tensione - Misurazione della corrente tramite TC secondari da 5A - Montaggio su guida DIN, larghezza di 4 moduli - Montaggio a filo opzionale (92 x 92 mm) - Ampio display retroilluminato - Emettitori di impulsi per energia attiva - Porta Modbus RS485, completamente programmabile - Precisione: Potenza/Energia 1%, Tensione/Corrente 0,5%, Frequenza 0,2% - Misurazione a tariffa duale - Uscita relè controllabile tramite Modbus - Registrazione della curva di carico - Armoniche fino al 41° ordine - Certificato MID, CE, RoHS, REACh
