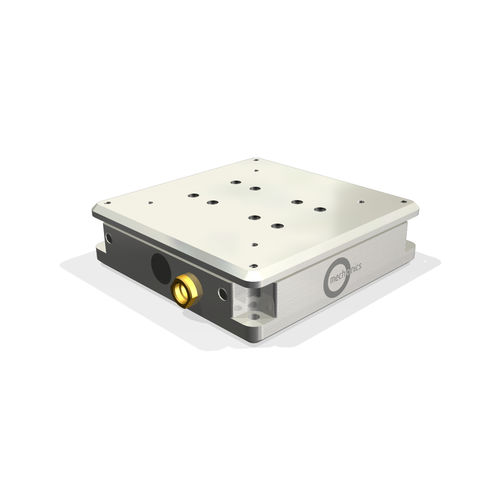

Piastra di posizionamento lineare DS40piezoelettricain miniaturavuoto-compatibile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Orientazione
- lineare
- Altre caratteristiche
- in miniatura, vuoto-compatibile
- Corsa
22 mm
(0,866 in)- Velocità
1,2 mm/s
- Carico
50 g
(1,76 oz)
Descrizione
per condizioni di alto vuoto fino a 10^(-9) mbar
alloggiamento particolarmente piatto (altezza 11 mm)
Stadi di traslazione miniaturizzati con azionamento inerziale piezoelettrico. Edizione UHV del DS 40.
Dati tecnici
Larghezza - 40 mm
Altezza - 11 mm
Profondità - 40 mm
Momento (Mx) - 5 Ncm
Momento (My) - 5 Ncm
Momento (Mz) - 5 Ncm
Forza di blocco (Fx) - 4,5 N
Forza portante (Fy, Fz) - 30 N
Precisione di guida
Angolo di imbardata - 20 secondi d'arco
Angolo di beccheggio - 60 secondi d'arco
Deviazione verticale - 1 um
Deviazione laterale - 2 um
---
